变频多联空系统多联机系统实训装置

SBJD变频多联空系统多联机系统实训装置

一、产品概述

变频多联空系统多联机系统实训装置,是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。

变频多联空系统多联机系统实训装置空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。

二、变频多联空系统多联机系统实训装置主要特

1、分阶段调节：变频压缩机可调节范围位于其额定能力的48%～120%之间，其，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。

2、结构形式：每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及可观测到机组的全部控制电路。

3、系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。，

4、实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

5、制冷供暖考核装置智能物联网平台

1）、制冷考核装置智能物联网平台：是公司自主研发生产的物联网智能化制冷考核装置设备管理平台、集中管理、远程控制、报表打印、数据分析等应用功能 ,能同时管理224台制冷空调实验装置。

2）该系统由云平台后台管理软件与物联网硬件设备组成，设备连接至云平台，可通过后台云平台管理软件远程监测每台空调的运行状态，实现的统一管理、远程开关、云平台存储并分析数据，用户可根据大数据分析结果制定制冷空调实验装置节能减排管理方案

3）设备硬件：分为中继路由与智能终端，中继与终端之间采用无线通讯，抗干扰能力强，覆盖范围广；制冷考核装置可通过连接本地局域网或连接互联网的电脑、手机等，对所有空调状态进行集中监测和管理。

4)子系统，系统由多个子系统组成，独立显示控制数据，数据显示窗口：液晶面板，可同时显示温度，湿度等数据。

A、云平台：云平台24小时实时监控制冷供暖考核装置设备的运行状态，远程控制、存储并分析数据、连接互联网的电脑、手机登陆。

B、组网方式：设备可能过LORA、RS485等方式连接，并通过NB-IOT GPRS、4G-LTE、以太网、WIFI连接。

C、服务器：可通网络环境特殊要求的客户服务

D、数据分析：可记录制冷供暖考核装置用电量，温度、湿度用可能特殊用电量合理配置，

E、远程辅助控制中心：通过手机电脑、WEB网页远程控制设备、远程开关制冷考核装置、查看实时温度、自动记录温度、湿度数据、远程温度温度准、远程设置控制器每一台参数

F、自动控制：控制器设定的制冷供暖考核装置参数和模式、温度控制、温室度控制

G、历史数据：可查询制冷考核装置历史温度、历史湿度、数据曲线及导出数据

H、总台数据报警：每一台制冷供暖考核装置控制器可独立向总台过温度、过湿度报警。

三、技术要求

1、电源：三相五线AC220V±10% 50Hz 室外机总电流25A

2、系统尺寸：1000MM*4000MM*2150MM

3、采用微电脑变频控制，可以通过总线实现集中控制检修。

4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等

四、变频多联空系统多联机系统实训装置的基本组成

充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。每个终端机组处理系统都是相互独立的。

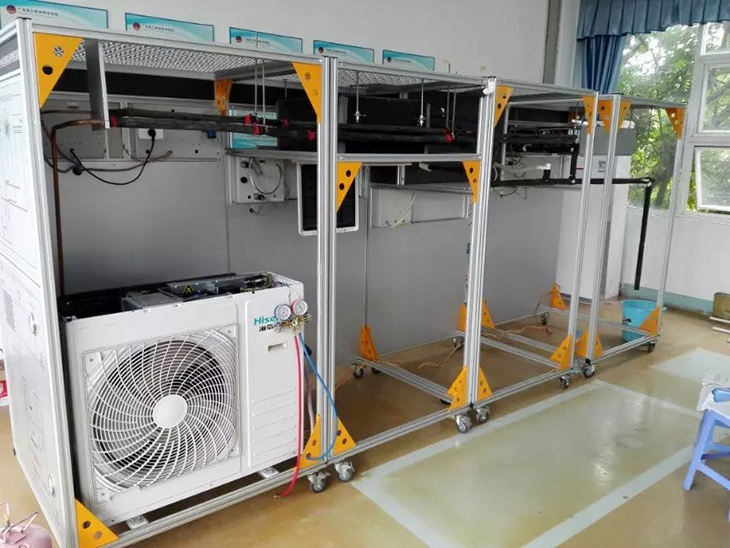

1、安装实训架子：

实训装置采用移动框架4040铝型材结构，安装好后可固定位置，防止移动而牵动制冷系统管路。整个模拟房顶采用1.5MM的网多功能网孔板设计使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.

2、智能温度控制系统：

智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。

3.系统流程图：

工作流程图板，详细说明制冷系统流程、监测点温度、工作状态指示、系统部件说明。

4、系统测量仪表3套：

配备指针式真空压力表、可测量制内机的工作压力。

5、温渡测量仪表3套：

数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。

6、电源测量仪表:

交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。

7、电源模块：

铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘，分别安装有电压表、电流表，管道连接原理图、电脑故联机测试端子。

8、主机挂箱：

铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，原理电气接线图

9、风机盘管控制单元挂箱：

铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。

10、风机盘管控制电气原理挂箱:

495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.

11、上位机检修工作站：

由智能软件、电脑组成，可以对1-64台内机的状态进行设定

五、变频多联空系统多联机系统实训装置主要配置表

序号	名称	主要部件、器件及规格	数量	备注
1	模拟房间	长×宽×高为100cm×100cm×215cm	4套
2	多联主机	额定制冷量：8.0kW、额定制冷量：8.0kW、压缩机：直流变频双转子、制冷剂：R410a、充注量：4.0kg、	1台
3	室内机	风管式：制冷量：2.0kW、制热量：2.0）kW、循环风量：270m³/h、连接方式：喇叭口连接	3台	内机可选数量1到64个内机
4	测量仪表	耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；	1套
5	温度仪表	测量范围：-40℃～70℃	6个
6	分岐器		4个
7	中央空调控制器		3个
8	智能多联机测试控制软		1个
9	智能考核系统		1套
10	空调流程板	铁板喷绘面板	4套
11	产品实验指书		1份
12	真空泵		1套

六、智能考核系统:

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

6.1、控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

6.2、驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

6.3、手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

6.4、手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

6.5、可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6.6、可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

七、智能多联机测试控制软件

1、中央空调测试程序:

中央空调机由于工程复杂，设备分散，有的已经装修在开花板上测试程序，一但出现了故障，工程量相当大，为了能够快速准确地测出故障是由主机机组还是室内机的故障的，每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。

中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组，软件同时我显示空调100多个在线数据和运行状态，据不同的机型有不同的界面，具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
