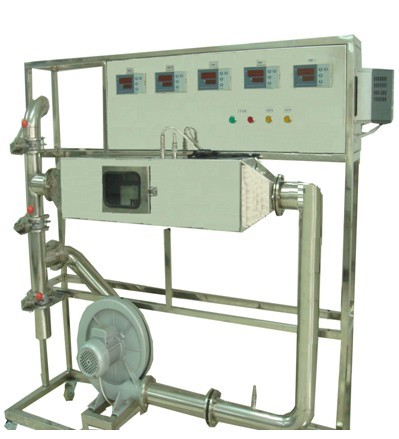

SB-GZ/DD洞道干燥实验装置

实验目的：
1、了解气流常压干燥设备的流程、结构及过程原理。
2、掌握干燥速率曲线的测定方法。
3、了解改变操作条件对不同干燥阶段的影响。
主要配置：
风机、洞道、热球风速仪、电子天平、电加热器、温控仪表、不锈钢框架及控制屏。
技术参数：
1、气流干燥室断面尺寸：140×200mm。
2、热球风速仪，可测风速：0－10m/s。
3、电加热器，加热功率：3×1.0kw。
4、离心风机，转速：2800rpm，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
5、水分干燥速率：0.005-0.020gcm-2 min-1。
6、温控仪表: 采用Cu50型 热电阻测温，数字显示，精度等级±1%。
7、电子天平，可去皮，最大称量为1000g，称量精度0.10g，可连续显示称量结果。
8、干燥室的进风温度可通过温控显示表在50～150℃之间预先任意设定，由可控硅温度控制器自动调节。
9、框架为不锈钢，结构紧凑，外形美观，操作方便。
10、外形尺寸：1800×500×1200mm。
数据采集型（SB-GZDD/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、涡轮流量计及流量积算仪。能在线监测温度、流量等实验数据。
