电机检修技能实训装置,电机拆装维修实训台

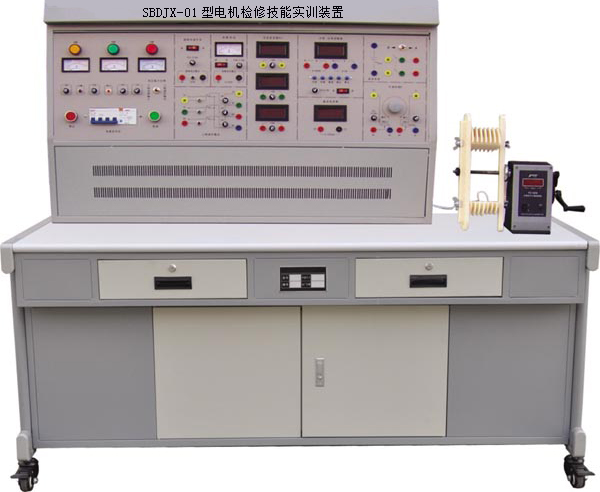

SBDJX-01型电机检修技能实训装置



电机检修实训体现应用型教育特色,满足培养应用型人才的需要,将理论与实践相结合,融入任务驱动、理实一体化的项目课程理念,以实训项目为载体,使任务项目具体化。让学生对实训项目的学习,达到相关岗位能力的要求。实训内容包括基础知识、三相异步电动机定子绕组的重绕、三相异步电动机定子绕组的故障检修,三相异步电动机转子故障的检修、电动机机械故障的修理、三相异步电动机的试验、学生通过电机检修实训的学习,可以尽快、全面地掌握三相异步电动机的维修技术。
电机检修技能实训装置是根据劳动和社会就业培训技术指导中心编写的《国家职业资格培训教程—常用电机装配工》(初级)为指导依据,为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实训装置。本装置内容包括电机的加工与装配、检测工作等方面的技能,适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。

一、装置特点
1、控制屏采用实训台结构,测量仪表及电气线路元器件固定在相应功能块面板上
2、实训项目分类明确,具体到电机检修过程中的每个步骤,使学生能够真正掌握电机检修专业技能。
3、实训装置采用模块化的方式进行技能训练和理论知识的深化
4、本装置具有良好的自身保护体系,为实现开放性实训室提供了优良的实训设备
二、技术性能
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、重 量:100kg
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3、主控功能板配备项目
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,输出0~450V/5A。
(5)直流电源部分:
220V/0.5A直流电源一组,还有短路保护功能。
0~250V可调直流高压电源一组,带有过压保护及短路保护功能。
4、仪器仪表
(1)提供真有效值交流数字电压表一只,测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。
(2)提供真有效值交流数字电流表三只,测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示功能。
(3)直流数字毫安表一只:测量范围0~2000mA,三位半数显,精度0.5级,具有超量程报警、指示等功能。
(4)提供直流数字电压表一只,测量范围0~300V,分2V、20V、300V三档,直键开关切换,三位半显示,输入阻抗为10MΩ,精度为0.5级,具有超量程报警、指示等功能,能够直接测量直流电枢电源电压及外侧电压。
(5)智能功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
(6)可调电阻:两组0~900Ω/0.5A可调电阻。
单相电容运转电动机电容:4uF/450V CBB电容。
(7)低压电器:3个熔断器、2个交流接触器、1个热继电器等
5、仪器配备
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
(4)交流耐压测试仪:电压测试范围为0~5KV,漏电流0~100mA,变压器容量为1000VA。
6、制作设备、电机等配备
(1)拆、装工具一套:拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧等。
(2)钳工工具:划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等。
(3)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速2000r/min。
四、实训项目
(一)电机检修前的准备
1.检查运行情况,作检查记录
2.故障测试3.测量技术数据
4.工具制作
(二)电机的拆卸与组装
1.电机解体
2.机壳清扫、作标记
3.电机与负载的解裂
4.联轴器拆除
5.电机端盖的拆除
6.抽出电机转子
7.定子内腔清洗
8.零部件的检查、清点、编号和标记
(三)部件检修
1.轴承检修
①轴承的拆卸
②补充缺油轴承的润滑脂
2.绕组检修
①测量和记录电机原始数据
②绕组拆除
③电机嵌线
3.电机换向装置检修
①电刷检修
③轴承清洗和注入润滑脂
④轴颈和轴承室的检测
④电机接线、测试
⑤绕组浸渍与烘干
②换向器检修
(四)电机组装和整机安装
1.参与检修部件的装配
2.参与进行电机轴心纠偏定位
3.清理定子内腔
4.参与转子和端盖的装配
5.修复电机的现场整机组装
(五)试验
1.电机试验
①电机试运转
②测量绝缘电阻和绕组的直流电阻
2.电气试验
①连电机与负载传动机构
②参与电气试验并作记录
③空载
④电机旋转方向
③参与进行数据处理
④参与修试报告起草
五、用户自配仪器设备
1.交流耐电压测试仪、短路测试仪、测匝器
2.烘箱、浸漆槽

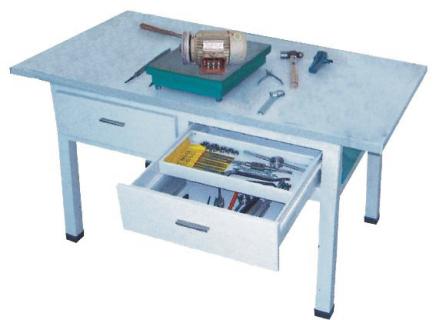

SBDJC-01电机拆装与维修实训台

电机拆装与维修实训台是为各类院校学生拆装各种电机而设计的,通过对常用多种电机的动手拆装,使学生掌握电机从里到外的构成及各组成器件的认识,根据电机拆装的特点,实训台材质采用全钢结构,坚固耐用。

配置如下:
1、拆装工具一套:拉马1幅、活动扳手1把、橡皮锤头1只、划线板、压线板1块、弯头剪刀1把、尖嘴钳1把、钢锯1把。
2、1.1KW三相鼠笼电机1台。
3、直流他(并)励电动机1台(100W)
4、钢制拆装桌1张,规格:1500mm×750mm×780mm
5、电烙铁及烙铁架1套





SBDJZP-01型电机装配技能实训装置

电机装配技能实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《国家职业资格培训教程-常用电机装配工》(初级)为指导依据,为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机的加工与装配、检测工作等方面的技能,适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站(所)进行技能实训与技能鉴定的考核装置。



一、装置特点
1、实训装置采用模块化的方式,进行技能训练
2、该实训装置配备相应的电机装配工具及仪器
3、控制屏采用实训台结构,将测量仪器固定于控制屏上
4、本装置具有良好的自身保护体系,为实现开放性实训室提供了优良的实训设备
5、具有漏电压、漏电流保护装置、仪器超量称保护装置,安全符合国家标准
二、技术性能
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、重 量:100kg
5、外形尺寸:1300mm×750mm×1250mm
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3、主控功能板
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相电源输出,具有过载保护及三相输出指示。
(5)直流电源部分:0~30V/2A可调直流稳压电源,继电器自动换档,多圈电位器连续调节,具有软载止自动短路保护功能。
(6)提供直流数字电压表一只:测量范围0~600V。
(7)直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(8)螺口灯座一只
4、仪器仪表
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
5、电机及拆装工具等
(1)拆、装等金工工具一套:拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
(2)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(3)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速2000r/min。
6、实验导线及配件
采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实训项目
(一)三相异步电动机装配实训
1.三相交流鼠笼异步电动机的拆装
2.三相鼠笼式异步电动机定子绕线、嵌线
3.定子绕组断头及相间绝缘、绑扎处理
4.电机绕组接地、短路、断路故障的检测
5.电机内部个别线圈或极相组嵌反或接错的检查
6.三相绕组他头尾接反的检测
7.绕组嵌线后的耐压测试
8.绝缘浸漆处理
9.电机轴承装配及清洗
10.定、转子气隙配合的检测
11.总装后三相绕组对地耐压测试
12.三相电机空载测试
(二)直流电动机装配实训
1.换向器的装配
2.换向器片间及换向器对地耐压测试
3.直流电机电枢波形绕组嵌线
4.电枢绕组嵌装后耐压测试
5.绝缘浸漆处理6.转子静平衡测试
7.励磁绕组接线后的检测
8.电刷装置装配
9.定、转子配合气隙的检测及总装后绕组对地的耐压测试
五、用户自配仪器设备
1.交流耐电压测试仪
2.烘箱、浸漆槽

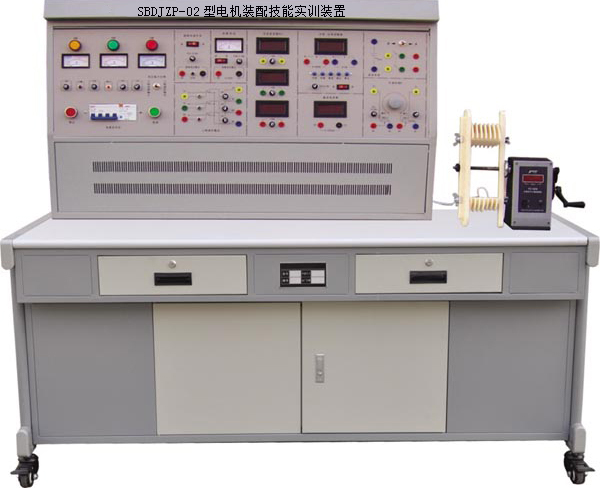

SBDJZP-02型电机装配技能实训装置

电机装配技能实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《国家职业资格培训教程-常用电机装配工》(初级)为指导依据,为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机装配工职业基础知识、工艺准备、加工与装配、检测工作等方面的技能,适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站(所)进行技能实训与技能鉴定的考核装置。

一、装置特点
1、实训装置采用模块化的方式,进行技能训练
2、该实训装置配备相应的电机装配工具及仪器
3、控制屏采用实中台结构,将测量仪器固定于控制屏上
4、本装置具有良好的自身保护体系,为实现开放性实训室提供了优良的实训设备
5、具有漏电压、漏电流保护装置、仪器超量称保护装置,安全符合国家标准
二、技术性能
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃ 相对温度<85%(25℃)
3、装置容量:<3KVA
4、重 量:100kg
5、外形尺寸:1300mm×750mm×1250mm
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3、ZP02主控功能板配备资源
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,输出0~450V/2A。
(5)直流电源部分:0~30V/2A可调直流稳压电源,继电器自动换档,多圈电位器连续调节,具有软载止自动短路保护功能。
(6)提供直流数字电压表一只:测量范围0~300V,分2V、20V、300V三档,直键开关切换,三位半显示,输入阻抗为10MΩ,精度为0.5级,具有超量程报警、指示等功能。
(7)直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程报警、指示等功能。
(8)提供真有效值交流数字电压表一只,测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。
(9)提供真有效值交流数字电流表三只,测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示及切断总电源功能。
(10)螺口灯座及双刀双掷开关各一只
4、仪器仪表
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
5、电机及拆装工具等
(1)拆、装等金工工具一套:拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
(2)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(3)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速1500r/min。
(6)未浸漆的同步电机:额定功率120W,电压380V(Y接法),电流0.35A,转速1500r/min。
四、实训项目
(一)异步电机的装配
1.异步电机绕组的嵌线和接线
①同心式绕组嵌线
②链式绕组嵌线
③交叉式绕组嵌线
④短矩双层叠绕组嵌线
⑤双层波绕组嵌线
⑥双层同心绕组嵌线
2.绝缘浸渍处理
3.异步电机的定子装配
4.异步电机的转子装配
5.异步电机的总装配
6.机组轴线的校调
7.电机的机械检查
8.绕组的检查
①绕组外观和几何尺寸的检查
②直流电阻的检测
③三相绕组电流平衡试验
④耐电压试验
(二)凸极同步电机的装配
1.凸极同步电机定子装配
2.同步电机定子绕组嵌线
3.凸极同步电机转子装配
4.凸极同步电机转子绕组嵌线
5.凸极同步电机的总装配
6.同步电机的机械检查
7.绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验
(三)直流电机装配
1.直流电机定子装配
2.直流电机定子绕组嵌线
3.直流电机的电枢装配
4.直流电机的电枢绕组嵌线
5.直流电机的总装配
6.直流电机的机械检查
7.绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验
五、用户自配仪器设备
1.交流耐电压测试仪、短路测试仪
2.烘箱、浸漆槽

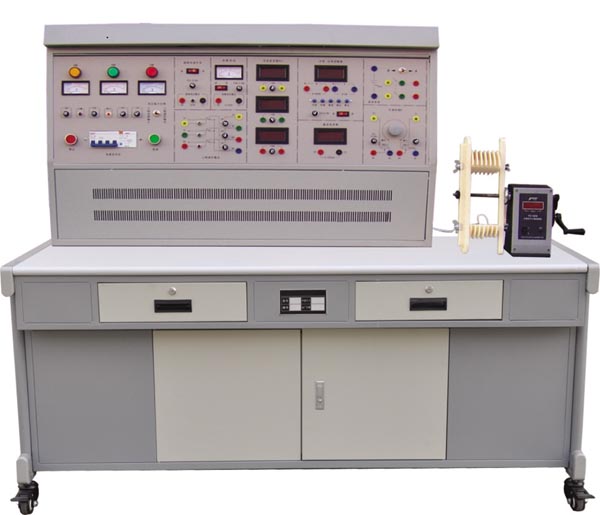

SB-DJB01型电机·变压器维修及检测实训装置

一、概述
电机变压器维修及检测实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。



二、技术参数
1、输入电压:三相四线制~380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1300mm×750mm×1300mm
三、装置的配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌上方附有防静电绝缘橡胶垫,为了便于绕线和实训室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。
3、主控功能板
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,观测三相电网电压。
(3)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0~450V及单相0~250V可调电压。
(4)直流电源部分:
220V/0.5A直流电源一组,还有短路保护功能。
0~250V可调直流高压电源一组,带有过压保护及短路保护功能。
4、仪表功能板
(1)提供交流数字电流表三只,测量范围0~5A,精度0.5级,三位半数显。
(2)直流数字毫安表一只:测量范围0~2000mA,三位半数显,精度0.5级。
(3)智能功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
(4)单相电容运转电动机电容:4uF/450V CBB电容。
(5)双刀双掷开关一只。
(6)可调电阻:两组0~900Ω/0.5A可调电阻。
5、仪器配备
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
6、制作设备、电机等配备
(1)拆、装工具一套:6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
(2)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(3)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(4)未浸漆的单相变压器:容量100VA,电压AC220V/55V,电流0.45A/1.8A。
(5)未浸漆的单相电容运转异步电动机:额定功率120W,电压220V,电流1A,转速1420r/min。
(6)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
7、实训导线及配件
采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实训项目
(一)单相变压器修理及测试

1.变压器拆除前的数据记录与计算
2.变压器的拆除
3.变压器的绕组绕制
4.变压器组装
5.绝缘电阻测试
6.直流电阻测试
7.变压器同名端判别
8.变压器变比测试
9.变压器空载运行
10.变压器短路
(二)单相电动机修理及测试
1.单相电容运转电动机拆除前的数据记录与计算
2.单相异步电动机的拆除
3.单相电动机绕组绕制
4.单相变压器的组装
5.绝缘电阻测试
6.直流电阻测试
7.单相异步电动机空载
8.单相异步电动机短路
(三)180W三相鼠笼式异步电动机的修理及测试
1.三相鼠笼式异步电动机拆除前的数据记录与计算
2.三相鼠笼式异步电动机的拆除
3.三相鼠笼式异步电动机绕组绕制
4.三相鼠笼式异步电动机组装
5.绝缘电阻测试
6.直流电阻测试
7.三相鼠笼式异步电动机绕组首末端判别
8.三相鼠笼式异步电动机空载
9.三相鼠笼式异步电动机短路





SB-DJB02型电机·变压器维修及检测实训装置

一、概述
电机变压器维修及检测实训设备是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测(包括部分型式试验)的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

单价:31000元/台

二、技术参数
1、输入电压:三相四线制~380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1300mm×750mm×1300mm
三、装置的配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌为铁质材料。为了便于绕线和实训室的管理,手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。
3、主控功能板
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏上有数字式交流电压表一只,通过波段开关切换可以观测相间电网电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0~450V及单相0~250V可调电压。
(5)直流电源部分:
220V/0.5A直流电源一组,还有短路保护功能。
0~250V可调直流高压电源一组,带有过压保护及短路保护功能。
(6)提供直流数字电压表一只:测量范围0~300V,分2V、20V、300V四档,直键开关切换,三位半显示,输入阻抗为10MΩ,精度为0.5级,具有超量程报警、指示等功能,能够直接测量直流电枢电源电压及外测电压。
4、仪表功能板
(1)提供真有效值交流数字电压表一只,测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。
(2)提供真有效值交流数字电流表三只,测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示功能。
(3)直流数字毫安表一只:测量范围0~2000mA,三位半数显,精度0.5级,具有超量程报警、指示等功能。
(4)智能功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
(5)单相电容运转电动机电容:4uF/450V CBB电容。
(6)双刀双掷开关一只。
(7)可调电阻:两组0~900Ω/0.5A可调电阻。
5、仪器配备
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
6、制作设备、电机等配备
(1)拆、装工具一套:6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
(2)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(3)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(4)未浸漆的单相变压器:容量100VA,电压AC220V/55V,电流0.45A/1.8A。
(5)未浸漆的单相电容运转异步电动机:额定功率120W,电压220V,电流1A,转速1420r/min。
(6)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(7)未浸漆的他励直流电动机:额定功率100W,电压220V,转速2000r/min。
7、实训导线及配件
采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。四、实训项目
(一)单相变压器修理及测试
1.变压器拆除前的数据记录与计算
2.变压器的拆除
3.变压器的绕组绕制
4.变压器组装
5.绝缘电阻测试
6.直流电阻测试
7.变压器同名端判别
8.变压器变比测试
9.变压器空载运行
10.变压器短路测试
(二)单相电动机修理及测试
1.单相电容运转电动机拆除前的数据记录与计算
2.单相异步电动机的拆除
3.单相电动机绕组绕制
4.单相变压器的组装
5.绝缘电阻测试
6.直流电阻测试
7.单相异步电动机空载
8.单相异步电动机短路
三)180W三相鼠笼式异步电动机的修理及测试
1.三相鼠笼式异步电动机拆除前的数据记录与计算
2.三相鼠笼式异步电动机的拆除
3.三相鼠笼式异步电动机绕组绕制
4.三相鼠笼式异步电动机组装
5.绝缘电阻测试
6.直流电阻测试
7.三相鼠笼式异步电动机绕组首末端判别
8.三相鼠笼式异步电动机空载
9.三相鼠笼式异步电动机短路
(四)他励直流电动机的修理及测试
1.直流他励电动机拆除前数据记录及重绕数据的计算、确定
2.直流他励电动机绕组拆除
3.直流他励电动机线圈绕线
4.直流他励电动机嵌线、组装
5.直流他励电动机绝缘电阻的测量
6.直流他励电动机电刷中心线位置的确定
7.直流他励电动机冷态下直流电阻的测量
8.直流他励电动机空载试验

步进电机交流伺服电动机驱动系统实验装置

光机电气一体化控制实训设备

光机电气一体化实训设备

光机电气一体化控制实训系统

自动化生产线实训平台

模块式柔性自动环形生产线实验系统、FMS柔性生产制造实验系统

机电一体化柔性生产线加工系统

MPS模块式柔性自动化生产线实训系统(六站)

机电一体化技术的应用与发展

变压器/电机控制综合实验装置

电机与变压器维修实训设备

电机变压器维修及检测实训装置

电机故障诊断与维修检测实训考核装置

电机电控配线安装装置

电机性能综合测试装置

电机装配工技能实训装置

电机检修技能实训装置

电机拆装与维修实训台

现代电机控制实验台

电磁调速异步电动机自动调速实训考核装置

电气控制及PLC变频器电机实训装置

智能型四合一机床电气控制技能实训考核鉴定装置

电动葫芦实操平台

网络型普通车床电气技能实训考核装置

网络型平面磨床电气技能实训考核装置

网络型卧式镗床电气技能实训考核装置

网络型万能铣床电气技能实训考核装置

智能机床电路实训考核装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机及拖动控制实训柜,电机拖动控制实训考核装置

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

自动控制技术实验室,自动控制理论实验室

电子技术应用、应用电子技术实验室

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

021-61482202 021-61482206
