SB-6型公差配合陈列柜
《公差配合》陈列柜是机械零件设计图样上的一项重要技术要求是机械产品的静态和动态几何精度的重要组成部分。随着科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
一、《公差配合》示教陈列柜，每个柜详细内容如下
二、主要技术参数：
1、第二代陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作，外形美观，坚固耐用。
2、陈列柜尺寸：1250×430×1780mm
|
序号和名称 |
陈列柜内模型内容 |
|
第1柜 量具的使用 |
钢扁尺，深度的游标卡尺；外径千分尺；游标卡尺；深度千分尺；外径卡钳；内径卡钳塞规；百分表，高度游标卡尺。 |
|
第2柜 直线与平面度 |
直线度（1给定方向a）；直线度（在给定向上b）；垂直度互相垂直的两个方向(线对面）；直线度（在任意方向上a、b）2件；平面度a、b、2件；直线度的最小区域a;直线度的最小区域b;平面度的最小区域a;平面度的最小区域b;平面度的最小区域C; 直线度三点接触式； 直线度四点接触式；直线度五点接触式；垂直度一个方向(线对面)。 |
|
第3柜 圆度与圆柱度及线轮廓度 |
圆度a；圆柱度；线廓度误差评定；圆度误差评定(最小区域法)；线轮廓度a、b;圆度误差判定a、b、c、d;圆柱误差评定(三点接触式);圆柱误差评定(四点接触式);圆柱误差评定(五点接触式)。 |
|
第4柜 面轮廓度与平行度及垂直度 |
面轮廓度；平行度面对面;平行度线对线;平行度互相垂直的两个方向;平行度在任意方向上;垂直度一个方向(面对线)；垂直度一个方向(线对线)；垂直度在任意方向上；平行度一个方向(线对面);平行度一个方向(面对线);；垂直度一个方向(面对面)；垂直度互相垂直的两个方向(线对线)；垂直度一个方向上（线对线a）；平行度一个方向(线对线d)。 |
|
第5柜 倾斜度与同轴度 |
同轴度a、b、C、3件;同轴度误差判定;在任意方向上(线对面);线对基准平面的倾斜度误差a、b;面对基准直线的倾斜度的倾斜误差;倾斜度误差判定;在给定方向上(线对线a);在给定方向上(线对线b);在给定方向上(线对线c)。 |
|

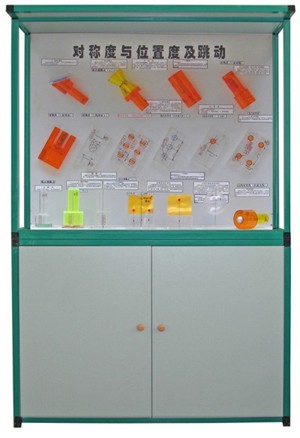

第6柜 对称度与位置及跳动 |
对称度(面对面)；对称度(线对面)；对称度(面对线)；对称度(线对线)；面的位置度误差判定;点的位置度(在任意方向上)；线的位置度(在任意方向上b)；复合位置度;线的位置度(互相垂直的两个方向)；端面圆跳动,径向圆跳动；斜向圆跳动。 |
