SBK-ZDH自动化实训装置



自动化实训装置需按照人社部颁发的“维修电工技术等级标准”和“职业技能鉴定规范”的内容要求,结合技能大赛电气安装与调试项目的竞赛规程,根据维修电工高级、技师培训的实际情况建立集培训学习、理论验证、实训操作、考核鉴定于一体的多功能实训装置。同时可以让学生学会PLC 控制技术、步进控制技术、伺服传动控制技术、传感器技术、位置控制技术、机械传动等技术,提高学生综合应用PLC技术能力,主要用于电气自动化设备安装与维修、机电一体化等专业岗位的技能实训与考核。

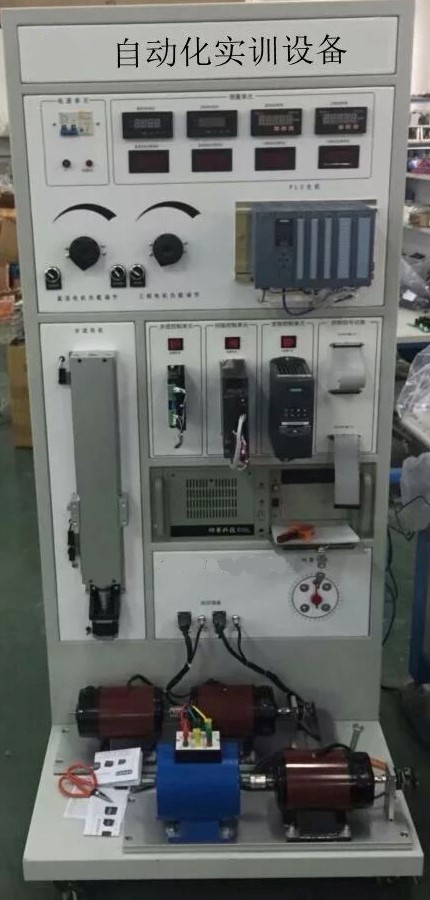

参考图片

1.输入电压:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:环境温度范围为-10℃~+40℃,相对湿度<85%25℃),海拔<2000m

3.装置容量:<1.5kVA

4.实训装置为

5.每工位配元器件要求

序号

名称

规格/型号

单位

数量

备注

1

交流电动机控制实训模块(两台三相交流异步电动机、一台双速电动机)

一台交流异步电动机采用编码器测速并显示,一台双速电机采用霍尔开关测速

1

采用知名品牌

2

电机转换端子实训模块

由黄绿红强电座各4组,固定于1.2mm厚钢板上,每组强电座丝印有电气符号标识。

1

采用知名品牌

3

传感器模块

配行程开关2个,电感、电容、光电传感器各1

1

采用知名品牌

4

CPU

三菱3-48mr

1


5

变频器

变频范围:0-400HZ,输出电压:380-650V,输出功率:0.75-400W

1

三菱 d-720

6

指示灯模块

DC24V  3红、3黄、3绿

9

采用知名品牌

7

热过载继电器模块

JRSID-25  0.63-1A

2

配底座

8

JRSID-25 1.6-2.5A

1

配底座

9

接触器模块

LC1-D0601M5N  AC220V

8

三对常开一对常闭

10

LA1-DN22

8

采用知名品牌

11

DC24V继电器

8

采用知名品牌

12

漏电保护器模块

DZ47LE-32-4P 10A

1

采用知名品牌

13

开关电源模块

CL-A-15-5

1

DC5V/3A

14

HS-100-24

1

DC24V/4.5A

15

按钮开关模块



Φ22-LAY16-AR11 红色

5

 三力

16

Φ22-LAY16-AG11 绿色

5

 三力

17

Φ22-LAY16-CR11

1

 三力

18

Φ22-LAY16-DB22

2

两档  三力

19

Φ22-LAY16-DB22

2

三档  三力

20

接线排及线槽

SUK-1.5N

1

若干

21

触摸屏

昆仑通态7

1


22

实训平台

40x40mm型材、1.2mm厚网孔板组建门子结构

1


Ⅱ需要完成的实训内容:

典型电机控制技术

实验一 PLC控制三相异步电机电机启停

实验二 PLC 控制电动机顺序控制

实验三 PLC 控制电动机点动和自锁控制

实验四 PLC 控制电动机星/三角启动自动控制

实验五 PLC控制三相异步电机正反转

实验六 PLC控制三相异步电机带限位自动往返控制

变频器控制实验

实验一  变频器功能参数设置与操作

实验二  外部端子点动控制

实验三  设定频率运行

实验四  变频器控制电机正反转

实验五  多段速度选择变频器调速

实验六  电位器控制变频器外部电压调速

实验七 基于PLC通讯方式的变频开环控制
