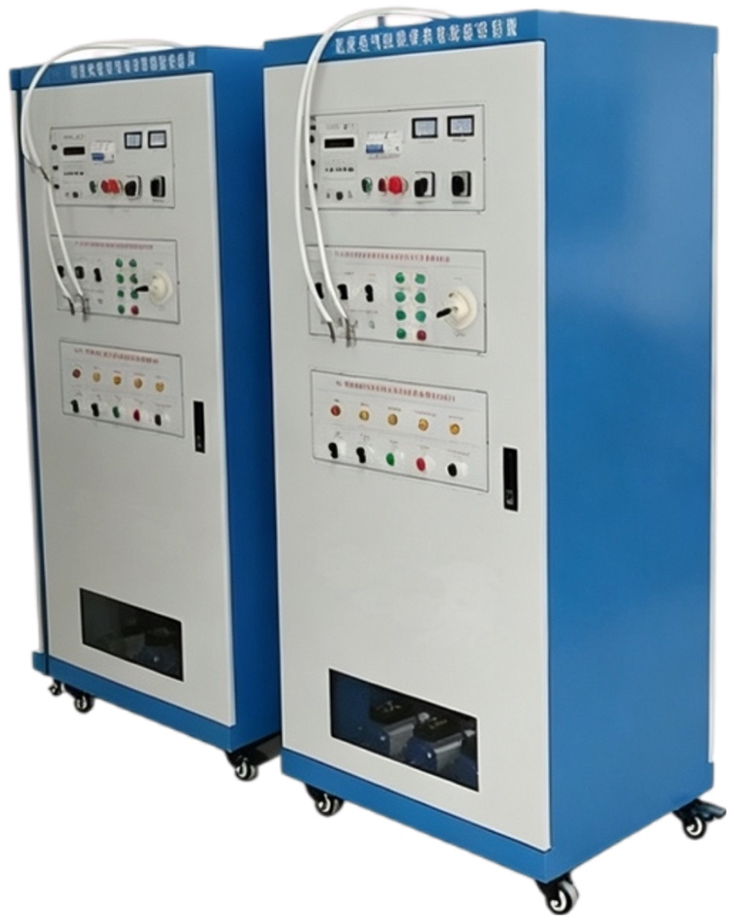

SBJC-DQ机床智能实训考核装置

一、概述

机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

二、特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为X62W万能铣床床、T68型卧室镗床、M7120平面磨床、C6140普通车床,该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核,经济效益更加显著。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz

2、工作环境:环境温度范围为-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:800mm×600mm×1800mm

5、设备重量:200kg

四、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关;

通过电压指示切换开关,在电压表上分别能指示电网的UUVUVWUWU线电压值;交流电流表用来监视负载的大小;

定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。

3、故障设置箱,采用开关切换的方式进行故障设置,每种机床电路的故障箱盖上印有对应的机床的电气原理图,故障箱内设有64个故障开关,其中X62设有16个故障点、C6140设有16个故障、T68设有16个故障点、M7120平面磨床设有16个故障点,每个故障箱门均配有钥匙,便于管理和考核。

五、完成的实训项目

1、认识低压电气的结构

2CA6140普通车床电气控制培训

3CA6140普通车床电气线路排故考核

4X62W铣床电路床电气控制培训

5X62W铣床电路床电气线路排故考核

6T68卧式镗床电气控制培训;

7T68卧式镗床电气线路故障的设置与排除实训;

8M7120平面磨床电气控制培训;

9M7120平面磨床电气线路故障的设置与排除实训;

10、通过操作机床,掌握常用机床的操作方法

六、控制电路配置清单

设备

序号

材料名称

规格型号

数量

备注

1 CA6140车床

1

转换开关

LW5D-16/3,500V,16A

1



2

熔断器

RT14-32

6



3

交流接触器

LC1-D0910,110V

3



4

变压器

380V/110V24V6V

1



5

热继电器

LR2-D1306

2



6

按钮

XB4-Ø22

3

Φ22.5mm

7

信号灯

6V /XB6-Ø16

1

Φ16mm

8

照明灯

24V/ XB6-Ø16

1

Φ16mm

9

旋钮开关

XB2-Ø22

2

Φ22.5mm

2M7120平面磨床

1

转换开关

LW5D-16/3,500V,16A

2



2

熔断器

RT14-32

7



3

变压器

380V/110V/24V/6V

1



4

照明灯

24V XB6-Ø16

1



5

交流接触器

LC1-D0910,110V

5



6

时间继电器

RE48,110V

1



7

行程开关

ME-8111

5



8

交流电磁铁

MQI-0.7N ,110V

1



9

热继电器

LR2-D1306

2



10

按钮

XB4-Ø22

6



11

旋钮开关

XB2-Ø22

1



3T68卧式镗床

1

转换开关

LW5D-16/3,500V,16A

1



2

熔断器

RT14-32

9



3

交流接触器

LC1-D0910,110V

4



4

中间继电器

RXL4A06B

1



5

时间继电器

RE48 110V

1



6

变压器

380V/110V/24V/6V

1



7

热继电器

LR2-D1306

2



8

旋钮开关

XB2-Ø22

4



9

按钮

XB4-Ø22

5



10

指示灯

6V  XB6-Ø16

1



11

照明灯

24V XB6-Ø16

1













14

三相异步电动机

380v

7



15

三相异步双速电动机

380v

1



16

按钮

XB4-Ø22

4



17

急停开关



2



18

交流接触器

LC1-D0910,380V

2



4X62W铣床电路

1

转换开关

LW5D-16/3,500V,16A

1

转换开关

2

熔断器

RT14-32

8



3

控制变压器

380V/110V

1



4

照明变压器

380V/24V

1



5

照明灯

24V

1



6

电阻

680欧,50W

2



7

交流接触器

CJ20-10,110V

6



8

热继电器

JR36-20

3



9

交流电磁铁

MQI-0.7N380V

1



10

十字开关

TCS30-1111-11/11/11/11

2



11

按钮

LAY7

6



12

旋钮开关

LAY39

2



13

组合开关

LW5D-16/3,500V,16A

1



14

组合开关

HZ110/E16,三极,10A

1



15

组合开关

HZ110/E16,二极,10A

1
