2024年10月9日
SBWDG-03电气教学平台
电气教学平台、电气自动化安装与维修实训考核设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

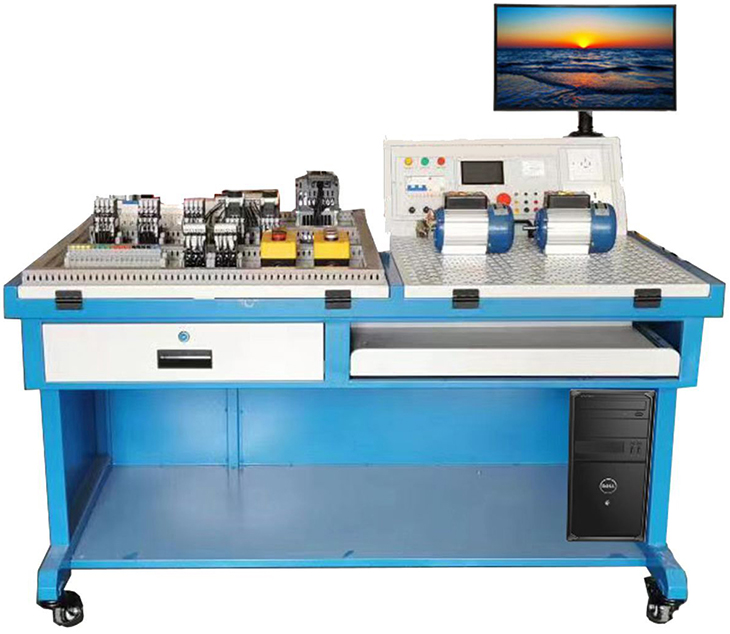

1.机电综合实训考核设备布局
机电综合实训考核设备布局参照下图。
3.3.2.2机电综合实训考核装置概述
进行机电综合实训考核。
3.3.2.3机电综合实训考核装置构成
机电综合实训考核平台由电源管理模块、电气考核模块、电气实训模块、PLC智能检测系统等组成，各模块之间相互配合可完成对电机基础实训电路的训练测试、接线检测，满足机电专业电气实训考核的要求。
3.3.2.4产品参数
交流电源：三相五线
AC 380 V±10% 50Hz；
温度：-10～50℃；环境湿度：≤90％无水珠凝结；
外形尺寸：长×宽×高=1400mm×860mm×1010mm；
整机功耗：≤1.8
kVA；
安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。
3.3.2.5机电综合实训考核设备功能
3.3.2.5.1电源管理模块
包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、RFID电源管理模块等构成，具体功能如下：
刷卡取电：使用者配有IC卡，可以实现在刷卡成功认证身份后可以对装置的总电源进行控制。
智能管理：用来控制电气考核板的供电、当线路接线正确时，提供电源输出、接线错误时不提供电源输出。
急停控制：设备配有急停按钮，可在紧急情况下完成电路切断，对设备及其人身安全的保护。
3.3.2.5.2电气考核模块
该模块用于电气接线实训和考核。考核模块采用三菱FX3U-32MR
PLC主机、三菱变频器FR-E740、国内一线品牌的电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板等构成。
3.3.2.5.3电气实训模块

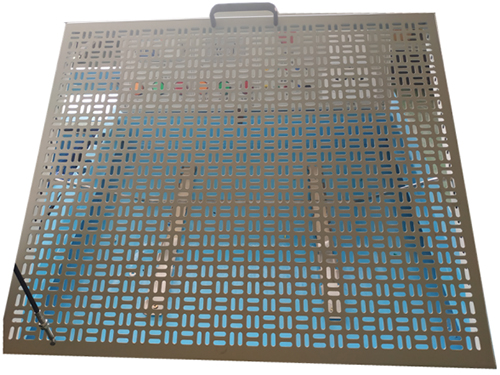

模块采用网孔板式结构，安装快捷、方便、空间利用率高。
多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-90度多档位的调节安装角度。
自由搭建多种实训电路:可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。
3.3.2.6实训项目
3.3.2.6.1电气实训项目
掌握电气线路线图的符号；
掌握电气线路图的器件选择；
掌握用万用检测电气元器件方法；
掌握用万用测量电压、电阻、电流的方法；
掌握三相异步电机的自锁控制控制线路的接线；
掌握三相异步电机的正反转控制线路的接线；
掌握三相异步电机的连续与点动混合控制线路的接线；
掌握三相异步电机的顺序控制线路的接线；
掌握三相异步电机的多地控制线的接线；
掌握三相异步电机的Y-△降压启动控制线路的接线；
3.3.2.6.2 PLC实训项目
掌握PLC基本指令的使用；
掌握PLC的联机控制的操作；
掌握PLC控制三相异步电机启停控制的接线和程序；
掌握PLC控制三相异步电机顺序启停控制的接线和程序；
掌握PLC控制三相异步电机点动和自锁控制的接线和程序；
掌握PLC控制三相异步电机Y-△降压启动控制的接线和程序；
掌握PLC控制三相异步电机多地控制的接线和程序；
掌握PLC控制三相异步电机正反转控制的接线和程序；
掌握PLC控制三相异步电机自动往返控制的接线和程序；
掌握PLC控制三相异步电机的调试；
3.3.2.7机电综合实训考核台配置清单
|
序号 |
部件或器件名称 |
型号 |
数量 |
|
1 |
实训桌 |
尺寸1400mm*860mm*1010mm包含两套角度调节支撑机构、实训操作板 |
1台 |
|
2 |
智能电源控制模块 |
电源控制模块、RFID射频识别模块、以太网模块、交流接触器 |
1套 |
|
3 |
PLC主机 |
FX3U-32MR |
1套 |
|
4 |
漏电开关 |
3P+N |
1只 |
|
5 |
空气开关 |
4P |
1只 |
|
6 |
熔断器 |
RT18-32 2P |
1只 |
|
7 |
熔断器 |
RT18-32 3P |
1只 |
|
8 |
交流接触器 |
CJX2-0910 220V |
5只 |
|
9 |
辅助触头 |
F4-22 |
3只 |
|
10 |
时间继电器 |
220V |
2只 |
|
11 |
热继电器 |
|
2只 |
|
12 |
热继电器座 |
|
2只 |
|
13 |
按钮开关盒 |
3位 |
2只 |
|
14 |
按钮（不带灯） |
黄、绿、红 |
3只 |
|
15 |
指示灯 |
黄、绿、红 |
3只 |
|
16 |
双用接线端 |
|
18只 |
|
17 |
行程开关 |
|
2只 |
|
18 |
变频器 |
三菱FR-E740 |
1只 |
|
19 |
三相鼠笼式异步电动机 |
JW5024 |
2套 |
|
20 |
配套工具 |
尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀 |
1套 |
|
21 |
用户自备电脑 |
联想启天M420
I5-95004G 1T 光驱19.5寸 |
1台 |
|
22 |
设备使用说明书 |
|
1套 |
|
