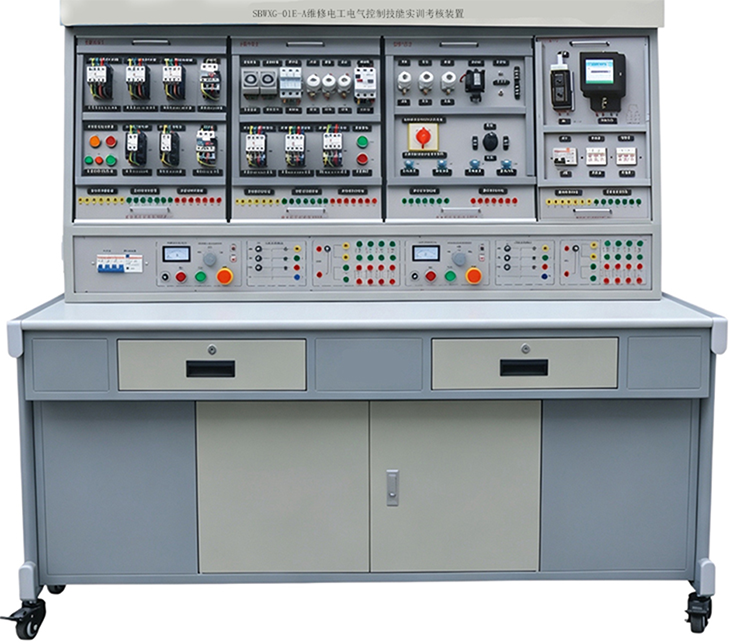

SBWXG-01E-A维修电工电气控制实训考核装置

维修电工电气控制实训考核装置是按照劳动和社会保障部颁发的"工人等级标准""职业技能鉴定"规范的要求而设计的,它适用于《初级维修电工》和《中级维修电工》教材列出的电气控制线路进行实际操作,有利于提高学生的实际操作技能。该实训装置不仅可供学生进行实际操作,而且也是初级、中级维修电工技能考核的理想设备。

一、维修电工电气控制实训考核装置特点

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性

2.操作台只需三相四线的交流电源即可投入使用

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类的电气拖动系统,并可满足维修电工的安装、调试、故障分析及排故的要求

4.装置设有电压型和电流性漏电保护器,确保操作者的人生安全

5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件

6.装置的设计为双组型,控制屏提供两组独立电源,互不干扰,可供两个学生同时进行实训操作

二、技术性能

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10℃+40℃  相对湿度<85%(25℃)  海拔<4000m

3.装置容量:<1.5kVA

4.    量:100kg

5.参考外形尺寸:1605mm×805mm×1630mm

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s

三、实训装置的基本配置及功能

实训台设有两组电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。

1.交流电源

实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座。

2.整流二极管

提供整流二极管1N5408四个,用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个,用于降压启动电路。

提供10Ω/25W功率电阻一个,用于能耗制动电路。

4.低压交流电源

提供变压器1只,输入380V,输出110V36V两组电源,用于能耗制动电路。

5.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右各设有一个抽屉。

四、实训项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-Δ控制

11.时间继电器控制的Y-Δ控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相笼型电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.通电延时带直流能耗制动的Y-△启动控制电路

21.三相异步电动机双重联锁正反转能耗制动控制电路

22.三相异步电动机双重联锁正反转启动反接制动控制电路

23.C620车床电气控制线路

24.电动葫芦电气控制线路

25.Y3150滚齿机控制电路

五、实训模块

序号

实训模块名称

数量

备注

1

维修电工实训考核组件(一)

1

提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3

2

维修电工实训考核组件(二)

1

提供空气开关1只、3P熔断器2只、交流接触器3

3

维修电工实训考核组件(三)

1

提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6

4

维修电工实训考核组件(四)

1

提供交流接触器4

5

三相鼠笼异步电动机

1

交流380V/

6

三相鼠笼异步电动机

1

交流380V/Y(带速度继电器)

7

三相双速异步电动机

1

交流380V/YY/
