电工实训考核装置,通用电工实训考核设备

SBJND-887D电工实训考核装置

电工实训考核装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目，如PLC或变频调速，实训的内容具有典型性、实用性。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：1300×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、由无线遥控控制三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

交流接触器3只，中间继电器2只，热继电器2只，控制按钮3只，指示灯2只

DW-72 电力拖动培训组件（二）

时间继电器2只，保险盒3P 1只，陶瓷保险盒3只，断路器1只，行程开关4只，二极管1只，整流桥1只，控制按钮2只。

DW-73 电力拖动培训组件（三）

转换开关1只，变压器380V/3，6，36V 1只，大功率电阻3只

DW-10仪表照明实训考核组件（一）：提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

DW-11仪表照明实训考核组件（二）：

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只

6、三相异步电动机 380V Y/△接法，带离心开关 2台

7、实验连接线：采用高可靠护套（封闭式）结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、实训项目

1、闸刀开关正转控制线路

2、接触器点动正转控制线路

3、具有自锁的正转控制线路

4、具有过找保护的正转控制线路

5、倒顺开关控制正反转控制线路

6、接触器联锁的正反转控制线路

7、按钮联锁的正反转控制线路

8、按钮接触器复合联锁控制线路

9、自动往返行程控制线路

10、接触器控制串联电阻降压起动线路

11、时间继电器控制串联电阻降压控制线路

12、手动Y/△降压起动

13、接触器控制Y/△降压起动

14、时间继电器控制Y/△降压起动

15、QX3-13型Y/△自动起动控制线路

16、半波整流能耗制动控制线路

17、全波整流能耗制动控制线路

18、C620车床电气控制线路

19、手动降压起动

20、单相运行反接制动控制线路

21、电动葫芦电气控制线路

22、C6163车床电气控制线路

23、控制电路联锁控制线路

24、主电路联锁控制线路

26.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

27.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

28.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

29.日光灯线路的接线

30.声控开关控制白炽灯电路的接线

31.触摸延时开关控制白炽灯电路的接线

32.人体感应开关控制白炽灯电路的接线

33.单相电度表直接接线电路

五、全室参考配置表（以二十四座为例）

序号	名称	每台数量	全室数量	单位	备注
2	控制屏	1	12	套
3	实训桌	1	12	张
4	学生凳	2	24	张
6	器材配备	1	12	套	见表一

表一

序号	名称	数量	单位
1	DW-71 电力拖动培训组件（一）	1	套
2	DW-72 电力拖动培训组件（二）	1	套
3	DW-73 电力拖动培训组件（三）	1	套
4	DW-74 电力拖动培训组件（四）	1	套
5	DW-10仪表照明实训考核组件（一）	1	套
6	DW-11仪表照明实训考核组件（二）	1	套
7	三相异步电动机 380V Y/△接法，带离心开关	2	台
8	特制安全导线	20	根

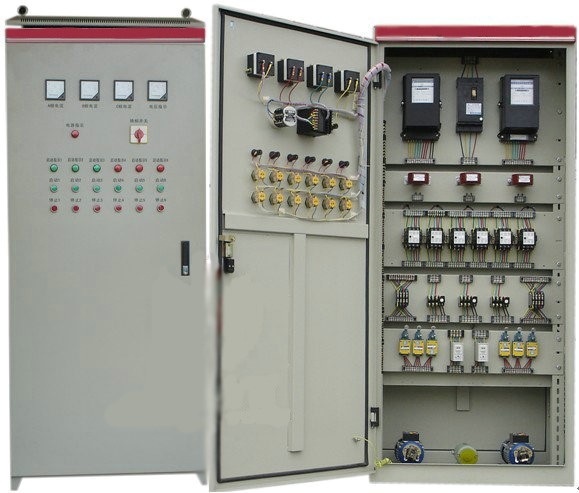

SB-760D通用电工实训考核装置

通用电工实训考核装置是中职在电工(含初级、中级、高级电工)培训教学中，电工考核柜采用了照明电路，电动机电气控制电路的实际操作是不可缺少的一项技能训练，也是各级电工从业人员必须掌握的内容，也是劳动部颁发"电工技术等级标准"和"电工操作证"所规定的考核鉴定内容，通用电工实训鉴定考核装置它包括了照明电路、电力拖动控制电路等实验与实操接线等项目。电工实验柜为了培养学生在实践中的基本技能和接线技巧，从而大大丰富了课堂实习教学内容，提高了实习教学质量，让学员很快掌握实际操作技能知识与实践接线技巧，使培训教学和实习操作走向一个新领域。

二、通用电工实训考核装置结构及配置:

该设备按照标准电气控制柜设计制造(规格：800×460×1850mm)，利用双面空间位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、白炽灯、单联开关、感应开关、声控开关、触摸开关、插座等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表以及三相四线有功电度表等。为了延长电器的使用寿命，降低材料消耗，各电器的接点都已与接线端子相连，学生只需在接线端子上接线训练，以求电气元件经久耐用。技训柜还配备多台附属电机，通过该电动机支持可作各种实验。

序号	型号	名称	数量	单位
1	D247LE﹣32	三相漏电开关	1	只
2		电流互感器	3	只
3	DT862﹣4	三相四线有功电能表	1	只
4	DX862﹣4	三相四线无功电能表	1	只
5	CJX2﹣0901	交流接触器	6	只
6	JZ7﹣44	中间继电器	2	只
7	JR36﹣20	热继电器	3	只
8		螺旋式熔断器	4	只
9	YBLX﹣19/21	行程开关	6	只
10	ST3	电子式时间继电器	2	只
11		桥堆	1	只
12	200KVA	变压器	1	只
13		可控硅	1	只
14	1K／100W	可调瓷盘	3	只
15	380（△）180W	鼠笼式三相异步电机（带离心开关）	1	只
16		双速异步电机	1	只
17	50W／220V	直流并励电动机	1	只

序号	型号	名称	数量	单位
1	6L2	交流电压表 450V	1	只
2	6L2	交流电流表 30A	3	只
3	硕博	指示灯	7	只
4	硕博	控制按钮	8	只
5	硕博	转换开关	1	只
