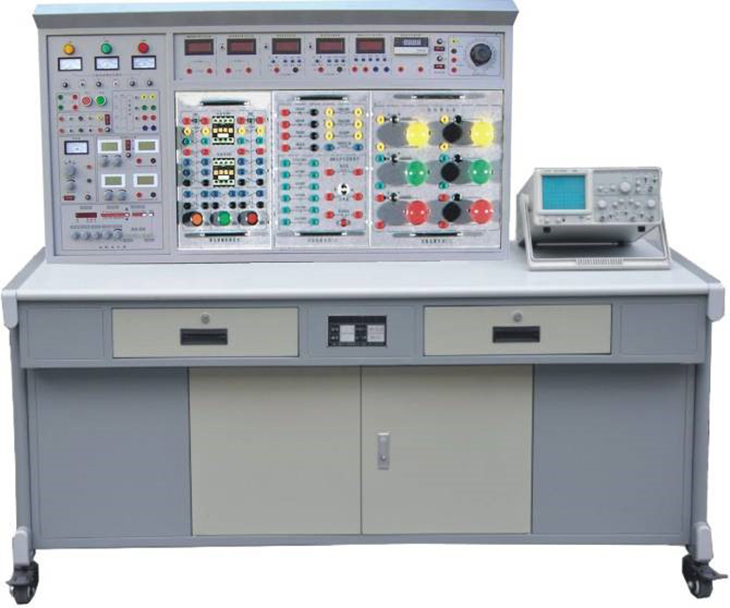

SBXDT-228C电工电子技术实验台
一、产品的特点：
电工电子技术实验台、电路实验室设备主要是面向电路、电工类专业基础课的综合性实验室，电工电子教学实验台，该实验台容验证型实验和设计型、综合型实验于一体，增加了实验的直观性，突出学生对基本理论和基本概念的理解，强化对示波器等仪器仪表的使用。本实验台可面向不同层次、不同专业的学生，既能满足电类学生，又能适应大量的非电类学生，可以开出教学大纲要求的所有电路实验，而且具有扩充实验内容的能力。 电工电子技术实验台主要完成的实验项目为：伏安特性的测试；基尔霍夫定理、叠加定理的验证；戴维南定理和诺顿定理的验证；受控源电路研究；一阶动态电路研究；二端口网络的研究；负阻抗变换器测试；三相电路电压电流的测量；三相电路功率测量。
模拟电子技术实验室 模拟电子技术实验装置、模拟电路综合实验装置是学习模拟电子技术的一个重要环节，对巩固和加深课堂教学内容，提高学生实际工作技能，培养科学作风，为学习后续课程和从事实践技术工作奠定基础具有重要作用。模拟电子技术实验室设备主要承担《模拟电子技术》课程的实验教学任务。模拟电子技术实验室主要完成的实验项目为：晶体管共射极单管放大器；射极跟随器；差动放大器；负反馈放大器；集成运算放大器的基本应用；RC正弦波振荡器；低频功率放大器。
数字电子技术实验室 数字电子技术实验室设备、数字电路综合实验装置是大学电子类专业的一门重要课程，数字电路实验系统能够进行从简单数字电路到较复杂数字系统的各种实验，涵盖数字逻辑和数字系统课程的实验内容。 数字电子技术实验室主要承担电气工程《数字电子技术》课程的实验教学任务。主要设备为数字电路综合实验装置。通用电工、电子技术实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、通用电工、电子技术实验设备技术指标
1、工作电源：三相五线 AC 380V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、通用电工、电子技术实验装置主要构成：
装置由主机箱、实验桌（装有九孔万能插件板）、电气控制实验挂箱，实验挂箱支架、移动矮柜、示波器架、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构；电气控制实验挂箱及各实验模块可根据实验需求自由组合实验。
（一）主机箱：实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1、输入工作电源：三相五线AC 3800V±10% 50Hz。
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。
电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：2组220V电压输出插座，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、功率输出函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流≤30mA
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材横梁，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
（四）透明元件创新模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（五）电气实验挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
电气实验挂箱一：交流接触器2只
电气实验挂箱二：交流接触器1只、热继电器1只
电气实验挂箱三：时间继电器1只，按钮红、黃、绿
灯座负载挂箱：9只灯座及相应控制开关，灯泡用户自备
（六）三相交电机一台：380V/180W，铝质外壳。
（七）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
（八）配套教学资源（共配1套，购买数量少于12台无此项配置）：
① 在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）在线教育开放平台资源库：
★1、《模拟电子技术》课程要包括：
1 .常用半导体器件
1.1 半导体的基本知识
1.2 二极管
1.3 三极管
1.4半导体器件的识别与检测
2. 直流稳压电源
2.1 整流电路
2.2 滤波电路
2.3 稳压电路
3. 基本放大电路
3.1 放大电路的基本知识
3.2 基本共射极放大电路
3.3 分压式偏置共射放大电路
3.4 共集电极放大电路
4. 功率放大电路（互补对称功率放大电路）
5 .差动放大电路与集成运算放大器
6. 放大电路中的反馈
6.1 反馈的基本概念
6.2 负反馈对放大电路性能的影响
7 .集成运算放大器的应用
7.1 集成运放的应用基础
7.2 集成运放的线性应用
8. 正弦波振荡器
8.1 正弦波振荡电路概述
8.2 RC 正弦波振荡电路）。
★2、《数字电子技术》课程要包括：
1.章数字电路基础（逻辑函数的卡诺图化简法）
2.逻辑门（集成逻辑门电路）
3.电路集成触发器
3.1 主从触发器
3.2边沿触发器
3.3 CMOS 集成触发器
4.时序逻电路
4.1时序逻辑电路的分析
4.2时序逻辑电路的分析
5.脉冲波形的产生与整形电路
5.1多谐振荡器
5.2施密特触发器
5.3.555 定时器及其应用）
★3、《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）
★4、《嵌入式技术应用》课程要包括：
教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），
教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），
教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）
教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）
教学项目 5（SBsTick 定时器、库函数中的 SBsTick 相关函数、SBsTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）
教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）
教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）
② 仿真教学软件：
1、无纸化考核平台（基于云平台无纸化理论试题库考试系统）（要求具有软件著作权，网络版）
1）.用户登录；
2）.用户注册；
3）.用户管理
3.1用户查询
3.2添加用户
3.3修改用户
3.4用户删除
4）.级别管理
4.1级别查询
4.2添加级别
4.3修改级别
4.4删除级别
5）.题库类别管理
5.1 题库类别查询
5.2 添加题库类别
5.3 修改题库类别信息
5.4 删除题库类别信息
6）.题库管理
6.1 题库查询
6.2 添加单项选择题
6.3 添加多项选择题
6.4 添加判断题信息
6.5 导入Excel题目信息
6.6 题目信息修改
6.7 删除题目信息
7）. 试卷管理
7.1 试卷查询
7.2 添加试卷
7.3 自动抽题
7.4手动组卷
7.5 编辑试卷
7.6 删除试卷
7.7 启用试卷
7.8 打印试卷
8）.模拟成绩
8.1模拟成绩查询
8.2模拟成绩详细
8.3导出成绩
9）. 实战成绩
9.1实战成绩查询
9.2导出实战成绩
10）.在线考试；
11）.历史成绩（历史模拟成绩查看、历史实战成绩查看）
2、网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
3、电子仪表仪器仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。
二、实训项目
|
电子仪表仪器仿真教学软件 |
项目名称 |
实训任务 |
|
项目一：测量基础知识 |
任务一测量概述及数据处理 |
|
|
任务二电子测量 |
||
|
任务三电子测量仪器 |
||
|
项目二： 万用表 |
任务一指针式万用表 |
|
|
任务二数字万用表 |
||
|
项目三： 毫伏表 |
任务一AS2173D型毫伏表 |
|
|
任务二DF1930A数字毫伏表 |
||
|
项目四： 兆欧表 |
任务一兆欧表 |
|
|
项目五： 频率计 |
任务一HC-F1000L频率计 |
|
|
项目六： 信号发生器 |
任务一SG1646A多功能函数信号发生器 |
|
|
任务二GRG-450B高频信号发生器 |
||
|
任务三低频信号发生器 |
||
|
项目七：示波器 |
任务一模拟示波器 |
|
|
任务二数字示波器 |
||
|
项目八： 扫频仪 |
任务一扫频仪 |
4、模拟电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
5、数字电子技术仿真教学软件（网络版、具有软件著作权）
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
★6、电力拖动仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
二、软件功能要求
1．具有教学游历功能
（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。
（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。
（3）实现的教学效果：要求对现场环境产生较深刻的印象，解决专业认识性实习课题；实现对现场设施、设备初步认识，解决岗位认识性实习课题。
三、模块列表
|
一级模块 |
内容 |
|
初级 |
三相异步单向转动控制、三相异步机正反转控制、三相异步机两地控制 |
|
中级 |
手动顺序控制与测量、能耗制动控制与测量、Y/△启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机控制 |
|
高级 |
正反转能耗制动与无功计量、双速电动机控制、Y/△启动顺序控制、三速电动机控制、直流电动机正反转、调速与制动、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制 |
|
综合 |
车床、钻床：实训目的、实训设备、工作原理、电气系统安装、接线、机床仿真、故障排除 |
五、实验项目：
（1）电工实验
1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的验证
8．验征楞次定律
9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验征
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实验
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性19．RL及RC串联电路实验
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究
26．单相变压器实验
27．互感电路实验
28．三相异步电动机的使用与起动
29．三相电动机接触器点动正转控制线路
30．三相电动机具有自锁的正转控制线路
31．三相电动机具有过找保护的正转控制线路
32．三相电动机接触器联锁的正反转控制线路
33.三相电动机按钮联锁的正反转控制线路
34.三相电动机按钮接触器复合联锁控制线路
35.三相电动机接触器控制Y/△降压起动
36.三相电动机时间继电器控制Y/△降压起动
利用上述36项实验的元器件也可完成下面电路实验
1．最简单的电路
2．电路中各点电位与参考点的选择
3．电阻的串联
4．电阻的并联
5．电阻的混联
6．电阻分压器电路
7．全电路欧姆定律
8．电桥的应用与平衡条件
9．节点电压法
10．回路电压法
11．支路电流法
12．RCL并联电路
13．串联电路
14．变压器结构及工作原理
15．基尔霍夫第一定律
16．基尔霍夫第二定律
17．日光灯电路原理
18．扩大电压表量程
19．扩大电流表量程
20．RC电路的过度过程
21．RL过渡过程
22．电容的串联电路
23．电容的并联电路
24．电容器的充放电
25．电容器在交直流中的作用
26．条形磁铁在线圈中的运动
27．电容的混联
28．纯电阻、电感、电容电路
29．磁耦合线圈的顺串
30．磁耦合线圈的反串
31．欧姆表的工作原理
32．双联开关二地控制
33．用示波器观察磁滞回线
34．磁路欧姆定律
35．两线圈的互感及同名端
36．互感耦合
37．提高功率因数的方法
38．单相电路功率的测量
39．收录机电源电路
40．滤波电路
41．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。
（2）电子实验
1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路
23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路
利用上述44项实验元器件也可完成面实验
45．P-N结单向导电特性
46．三权管ICBO的测量电路
47．三极管ICEO的测量电路
48．三极管电流放大
49．三极管的VA特性
50．带负载的单级小信号电压放大
51．电压负反馈偏置电路
52．分压式电流负反馈偏置电路
53．用热敏电阻稳定工作点
54．用二极管稳定工作点
55．分析Ce对低频特性的影响
56．共基极放大实验电路
57．共集电极放大实验电路
58．共源极基本放大电路
59．场效应管自给偏压放大电路
60．场效应管分压式自偏压电路
61．场效应管共漏极电路
62．场效应管共栅极电路
63．单管阻容放大电路
64．基本直流放大电路
65．用电阻提高后级发射极电位
66．用稳压管提高后级发射极电位
67．变压器耦合放大电路
68．甲类功率放大电路
69．乙类功率放大电路
70．串联电流负反馈
71．串联电压负反馈电路
72．并联电压负反馈电路
73．并联电流负反馈电路
74．两级放大电路中的负反馈
75．射极输出电路
76．自举射极输出电路
77．用电容衰减高频电压
78．用负反馈消除自激振荡
79．电池监视电路
80．场效应管、三极管组成放大电路
81．PNP-NPN直接耦合放大电路
82．共基共射放大电路
83．晶体管开关作用
84．液位光电控制
85．简单的温控电路
86．模拟光控简易路灯自动开关电路
87．RC移相振荡器
88．双T选频网络
89．双T选频网络组成的振荡器
90．变压器反馈式振荡电路
91．场效应管变压器反馈式振荡电路
92．防盗报警电路
93．串联型晶体振荡电路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电路
97．电子报警器电路
98．差动放大电路的基本形式
99．电子门铃电路
100．准互补对称电路
101．三管OTL互补对称电路
102．长尾式差动放大电路
103．差动输入单端输出
104．单端输入双端输出
105．单端输入单端输出
106．双电源式长尾差动放大电路
107．差动式放大器实验电路
108．具有恒流源的差动放大电路措施
109．单端输出差动放大电路的温讽分析
110．闪光器电路
111．运算放大器的基本接法
112．电流差动式运放用作交流比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法
115．Aod的简易测量方法
116．共模抑制比Cmrr的简易测试
117．最大共模输入电UIcm的简易测试
118．Yopp的简易测试
119．SR的测量方法
120．基本同相放大接法
121．运放构成的LC振荡器
122．电热杯调温电路
123．引到反向端输入调零措施
124．引到同向端输入调零指施
125．为使电值不致过大的接法
126．利用三极管的基极电流实现Ios的温度补偿
127．利用T型网络提高等效反馈电阻
128．使互补管工作在甲乙类扩大输出电流的措施
129．对电容负载进行校正时措施
130．反相输入保护措施
131．同相输入保护措施
132．利用稳压管保护器件
133．电源极性错接的保护
134．电源启动瞬间过压保护
135．二极管检波电路
136．利用PN结的温度系数测量温度的电路原理
137．双二极管限幅器
138．反相运放基本电路
139．可变比例放大
140．同相运放基本电路
141．电压/电流变换电路
142．电流/电压变换电路
143．电压跟随器
144．差动放大基本电路
145．运算放大器的差动输
146．反相输入求和运算
147．同相输入求和运算
148．双端输入求和运算
149．基本积分电路
150．EG考滤泄漏阻对的积分运算电路
151．提高积分时间常数的措施
152．快速积分电路
153．模拟一阶微分方程电路
154．模拟二阶微分方程电路
155．基本微分电路
156．实用微分电路
157．利用间接方法得到近似微分
158．基本对数运算电路
159．利用三极管的对数特性组成对数运算电路
160．反对数放大的基本电路
161．Vo正比于VxVy电路
162．简单的过零此较电路
163．具有滞迥特性的比较电路
164．双限比较电路
165．利用二级管作为上限检测幅度选择电路
166．双限三态比较电路
167．下限检幅选择电路
168．基本采样保护电路
169．RC无源网终的低通滤波电路
170．滤波电路接到组件的同相输入端
171．滤波电路接到组件的反相输入端
172．简单二阶RC滤波电路
173．典型RC有源滤波电路
174．两阶有源滤波电路
175．多路反馈二级有源滤波电路
176．典型二阶高通有源滤波电路
177．基本带通滤波电路
178．典型带通滤波电路
179．用双T网络组成的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电路
183．阻容移相触发电路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简单的锯齿波发生器
187．幅频可调的锯齿波发生器
188．单相桥式整流常用画法电路
189．全波整流电路的最大反向峰值电压
190．电容滤波电路
191．电容滤波带电阻负载
192．全波整流电容滤波电路
193．RC滤波电路
194．多段RC滤波电路
195．基本的LC滤波电路
196．T型滤波电路
197．二倍压整流电路
198．三倍压整流电路
199．基本稳压管稳压电路
200．基本调整管稳压电路
201．具有放大环节的稳压电路
202．调整管稳流电路
203．电子滤波器
204．串联稳压电路
205．并联稳压电路
206．电子催眠器
207．三端集成稳压电路
208．正电源输出可调的集成稳压电路
209．单相全波可控整流
210．硅稳压管稳压电路
211．单相半波可控整流
212．单相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电路
217．简易电子调压电路
218．测试单结管分压比n
219．单结管振荡电路
220．单结管触发应用电路
221．二极管"与"门电路
222．三极管"或"门电路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电路
230．三极管单稳态电路
231．三极管多谐振荡电路
232．置位触发电路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电路
237．集成施密特电路
238．矩形波发生器
239．单脉冲电路
240．连续脉冲发生器
六、电工电子实验室设备配置清单（每台）
|
（一）实验元件 |
|||
|
元件盒名 称 |
型 号 |
数 量 |
备 注 |
|
电阻创新透明元件盒 |
0.5Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
1Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
5.1Ω |
2 |
1/2W |
|
电阻创新透明元件盒 |
51Ω |
1 |
1/2W |
|
电阻创新透明元件盒 |
100Ω |
3 |
1/4W |
|
电阻创新透明元件盒 |
150Ω |
1 |
1/4W |
|
电阻创新透明元件盒 |
200Ω |
1 |
1/4W |
|
电阻创新透明元件盒 |
300Ω |
2 |
1/4W |
|
电阻创新透明元件盒 |
330Ω |
2 |
1/4W |
|
电阻创新透明元件盒 |
430Ω |
1 |
1/4W |
|
电阻创新透明元件盒 |
470Ω |
1 |
1/4W |
|
电阻创新透明元件盒 |
510Ω |
2 |
1/4W |
|
电阻创新透明元件盒 |
680Ω |
2 |
1/4W |
|
电阻创新透明元件盒 |
820Ω |
2 |
1/4W |
|
电阻创新透明元件盒 |
1K |
3 |
1/4W |
|
电阻创新透明元件盒 |
1.5K |
1 |
1/4W |
|
电阻创新透明元件盒 |
2K |
2 |
1/4W |
|
电阻创新透明元件盒 |
2.4K |
2 |
1/4W |
|
电阻创新透明元件盒 |
2.7K |
1 |
1/4W |
|
电阻创新透明元件盒 |
3.3K |
3 |
1/4W |
|
电阻创新透明元件盒 |
3.9K |
1 |
1/4W |
|
电阻创新透明元件盒 |
4.7K |
1 |
1/4W |
|
电阻创新透明元件盒 |
5.1K |
1 |
1/4W |
|
电阻创新透明元件盒 |
6.8K |
2 |
1/4W |
|
电阻创新透明元件盒 |
10K |
4 |
1/4W |
|
电阻创新透明元件盒 |
13K |
1 |
1/4W |
|
电阻创新透明元件盒 |
20K |
2 |
1/4W |
|
电阻创新透明元件盒 |
39K |
2 |
1/4W |
|
电阻创新透明元件盒 |
51K |
1 |
1/4W |
|
电阻创新透明元件盒 |
100K |
2 |
1/4W |
|
电阻创新透明元件盒 |
200K |
1 |
1/4W |
|
电阻创新透明元件盒 |
1M |
1 |
1/4W |
|
电阻创新透明元件盒 |
10M |
1 |
1/4W |
|
电位器创新透明元件盒 |
470Ω |
1 |
1/2W |
|
电位器创新透明元件盒 |
1K |
2 |
1/2W |
|
电位器创新透明元件盒 |
4.7K |
1 |
1/2W |
|
电位器创新透明元件盒 |
10K |
1 |
1/2W |
|
电位器创新透明元件盒 |
22K |
1 |
1/2W |
|
电位器创新透明元件盒 |
100K |
1 |
1/2W |
|
电位器创新透明元件盒 |
470K |
2 |
1/2W |
|
电解电容透明元件盒 |
1uF |
1 |
16V |
|
电解电容透明元件盒 |
10uF |
3 |
16V |
|
电解电容透明元件盒 |
47uF |
3 |
16V |
|
电解电容透明元件盒 |
220uF |
1 |
35V |
|
电解电容透明元件盒 |
470uF |
1 |
35V |
|
瓷片电容透明元件盒 |
300P |
1 |
63V |
|
瓷片电容透明元件盒 |
1000P |
2 |
63V |
|
瓷片电容透明元件盒 |
0.01uF |
3 |
63V |
|
瓷片电容透明元件盒 |
0.1uF |
1 |
63V |
|
瓷片电容透明元件盒 |
0.47uF |
1 |
63V |
|
瓷片电容透明元件盒 |
2uF |
1 |
250V |
|
音频输入变压器透明元件盒 |
|
1 |
|
|
音频输出变压器透明元件盒 |
|
1 |
|
|
变压器元件盒 |
220/6V.6V.24V |
1 |
8W |
|
电感透明元件盒 |
8Ω |
1 |
|
|
电感透明元件盒 |
390uH |
1 |
|
|
电感(镇流器)元件盒 |
8W |
1 |
|
|
二极管透明元件盒 |
4007 |
4 |
|
|
二极管透明元件盒 |
2AP9 |
1 |
|
|
发光二极管透明元件盒 |
|
2 |
|
|
稳压二极管透明元件盒 |
2CW54 |
1 |
|
|
稳压二极管透明元件盒 |
2CW76 |
1 |
|
|
晶振透明元件盒 |
10M |
1 |
|
|
场效应管透明元件盒 |
3DJ6 |
1 |
|
|
单结管透明元件盒 |
BT33 |
1 |
|
|
晶闸管透明元件盒 |
KP1 |
2 |
|
|
三极管透明元件盒 |
3DG6 |
2 |
|
|
三极管透明元件盒 |
3DG12 |
1 |
|
|
三极管透明元件盒 |
3AX31 |
2 |
|
|
三极管透明元件盒 |
3DA1 |
1 |
|
|
三端稳压透明元件盒 |
7805 |
1 |
|
|
指示灯(信号灯)透明元件盒 |
6V/0.1A |
1 |
|
|
开关透明元件盒 |
|
4 |
|
|
喇叭透明元件盒 |
8Ω/0.2W |
1 |
|
|
继电器透明元件盒 |
6V |
1 |
|
|
音乐集成透明元件盒 |
4V |
1 |
|
|
电平开关和逻辑电平元件盒 |
|
1 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈元件盒 |
|
1 |
|
|
电流测量插座元件盒 |
|
3 |
|
|
直流电表元件盒 |
5mA |
1 |
|
|
直流电表元件盒 |
10mA |
1 |
|
|
直流电表元件盒 |
50mA |
1 |
|
|
直流电表元件盒 |
200mA |
1 |
|
|
直流电表元件盒 |
1V |
1 |
|
|
直流电表元件盒 |
15V |
1 |
|
|
直流电表元件盒 |
±100UA |
1 |
|
|
交流电表元件盒 |
500mA |
1 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座元件盒 |
|
2 |
|
|
起动器元件盒 |
|
1 |
|
|
集成座元件盒 |
14脚 |
2 |
|
|
集成座元件盒 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
译 码 器 |
74LS42 |
1 |
|
|
TTL触发器 |
74LS74 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
共阳数码器元件盒 |
546R |
1 |
|
|
（二）电气挂箱及电机 |
|||
|
灯座负载挂箱 |
9只灯座及相应控制开关，灯泡用户自备 |
1 |
|
|
电气实验挂箱一 |
交流接触器2只 |
1 |
|
|
电气实验挂箱二 |
交流接触器1只、热继电器1只 |
1 |
|
|
电气实验挂箱三 |
时间继电器1只，按钮红、黃、绿 |
1 |
|
|
电 动 机 |
△接 380V |
1 |
|
|
（三）工具及连接线 |
|||
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
-+各一 |
2 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
电工电子香蕉插头线 |
25 |
|
|
电气控制安全叠插式 |
25 |
||
|
电流测量插头线 |
1 |
||
|
（四）实验台 |
|||
|
主机箱 |
|
1台 |
|
|
实验桌 |
含电气实训屏 |
1张 |
|
|
示波器支架 |
|
1个 |
|
|
储存柜 |
|
1个 |
|
|
学生凳 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
