电机装配与运行检测实训设备,电机装配实训装置

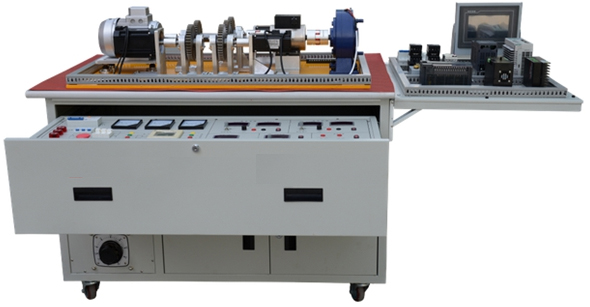

SBDJZP-3型电机装配与运行检测实训装置

电机装配与运行检测实训装置具备了三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段，更直观地反应了电机控制的过程，强化了多种电机制作和电气控制（拖动）方式，是一款可满足多层次教学的实训考核设备。适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定的考核装置。

一、装置特点

1、安全性强：各电源输出、各测量仪表均有可靠的保护功能，具有完善、可靠的人身安全保护体系。

2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合。

3、科学性强：采用高精度智能化数据测量，实验仪表采用指针式、数字式等多种形式，测量数据精度高。还可以利用计算机与其联网，通过组态软件在计算机组态，完成对实验装置的远程监控。

4、综合性强：同时提供多种交流与直流电机，在一个实验平台上即可完成多种电机控制实验。节省实验用房，安装方便灵活。

5、配套性强：从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全，仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。

二、技术指标

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、整机功率：≤1 KVA

3、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

4、外形尺寸：展开：1850mm×1130mm×1050mm（长×宽×高）

5、不展开：1200mm×750mm×1050mm（长×宽×高）

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、结构功能要求:实训装置台采用电源控制及采集

1) 电源控制操作箱:采用抽屉式结构，平时可推进藏于实训装置内，电源控制操作箱提供整台实验装置所需的各种电源和检测仪表。

包含以下几部分

2) 交流电源保护装置

（1）三相四线电源经漏电保护器和短路保护装置，由接触器通过起、停按钮进行操作，输出到面板的安全连接插座

（2）短路保护采用专利技术，当面板U、V、W输出出现短路现象，保护装置将断开接触器，并发出声光报警。故障排除复位后方可重新启动

3) 交流电源

（1）三相可调交流电源，通过6KVA三相同轴自耦调压器进行调压，可输出三相0～450V。可调交流电源输出处设有过流保护。

（2）输出三相交流220V专用电源，供外部设备使用。

4) 直流电源

（1）提供两路可调直流电源为DC 30~220V/2A，并带过载、短路保护功能；配有专用数显表对输出电压电流进行显示。

（2）5V/2A、24V/6A稳压直流电源各一组，还有短路保护功能。

（3）0-1A稳流电源一组，用于对磁粉制动器控制。

5) 测量仪表

（1）智能数字多功能交流仪表（一只）

液晶显示，多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数，如三相电压电流、有功功率、无功功率、频率功率因素数等，具有显示直观，精度高，稳定性好，抗震动等优点。功率表精度为0.5级，电压、电流量程分别为450V、15A。

（2）指针式交流电流表（三只）：量程0-10A用于监视三相可调电源电流。

（3）数显直流电压表（两只）：量程0-300V，分别监视直流可调电源（一）（二）输出电压。

（4）数显直流电流表（两只）：量程0-2A，分别监视直流可调电源（一）（二）输出电流。

（5）数显直流电流表（一只）：量程0-1A,用于监视稳流源输出值。

（6）数显转速表（一只）：量程0-9999r/min，显示转速传感器测量的转速值

（7）数显转矩表一只（一只）：量程20N.M，用于显示转矩传感器测量值

6)电机机械载体

电机机械载体是采用钢结构，由原动电机通过弹性联轴器、传动轴、齿轮、皮带轮等不同的连接机构与扭矩传感器对接，通过磁粉制动器对原动机进行加载。

包含以下部件：

无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机。

（一）电气安装版

采用灵活的多空板设计，位于桌子右侧面，用时电气安装板可以翻开，通过三角角支撑与桌面持平。实验结束后收起贴在实验台右侧面。

（二）安装工具与辅助器材

包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。

（三）电机控制器件

包括直流无刷电机控制板、变频器0.75KW、触摸屏、cpu模块、扩展模块、步进电机驱动器、伺服驱动器、无刷直流电机驱动器、3P空气开关6A、熔断器3P、交流接触器220V、热继电器、辅助触头组、辅助触头组，辅助触头。

序号	名称	技术指标	单位	数量
1	电机装配与运行检测实训装置	1850mm×1130mm×1050mm（长×宽×高）	台	1
2	电机装配与运行检测实训装置机械载体		套	1
3	三相异步电动机	YS7124	台	1
4	磁粉制动器	20Nm	台	1
5	动态扭矩传感器	20Nm	台	1
6	步进电机	2S56Q-02976	台	1
7	安川伺服电机	SGMJV-04ADE6S	台	1
8	无刷直流电机	92BL-5015H1-LK-B	台	1
9	直流他励电动机	110SZ02A1	台	1
10	按钮指示灯单元	三种不同颜色	块	1
11	直流无刷电机控制板		块	1
12	安川变频器	CIMR-VC(B)BA0003BBA	只	1
13	触摸屏	6AV6 648-0BC11-3AX0	台	1
14	cpu模块	6ES7 288-1ST40-0AA0	只	1
15	扩展模块	6ES7 288-2DR08-0AA0	只	2
16	步进电机驱动器	2M530 V4.3	只	1
17	安川伺服驱动器	SGDV-2R8A01A	只	1
18	无刷直流电机驱动器	BL-2203C	只	1
19	空气开关3P	6A 3P	只	1
20	熔断器	RT18-32 3P	只	2
21	熔断器芯	R015 6A	只	6
22	交流接触器	CJX2-0910 220V	只	4
23	热继电器	JR36-20 1.5-2.4A	只	1
24	辅助触头组	F4-22	只	3
25	辅助触头组	F5-T2 0.1S-30S	只	1
26	辅助触头组	F5-D2 0.1S-30S	只	1
27	接线端子	TB-1512	只	6

序号	名称	技术指标	单位	数量
1	工具箱	专用电工工具箱子	只	1
2	一字螺丝刀	3×7.5mm	把	1
3	十字螺丝刀	3寸	把	1
4	一字螺丝刀		把	1
5	十字螺丝刀	3×7.5mm	把	1
6	自动剥线钳		把	1
7	斜口钳		把	1
8	尖嘴钳	6寸	把	1
9	压线钳	HS-06WF	把	1
10	压线钳	HS-30J	把	1
11	插针	QE1008	只	1000
12	冷压插子	SV 1.25-4	只	100
13	游标卡尺	0-150mm	把	1
14	橡皮锤		把	1
15	兆欧表	ZC25-4	只	1
16	钢角尺		把	1
17	内六角扳手	BM-C9	套	1
18	锉刀(扁锉)	8寸	把	1
19	钢直尺	300mm	把	1
20	开口扳手（呆扳手）	18-21	把	1
21	活扳手	200*24 8"	把	1
22	导轨C45	C45 20cm	条	3
23	铜棒	32X160mm	只	1
24	台虎钳	QT-100	台	1
