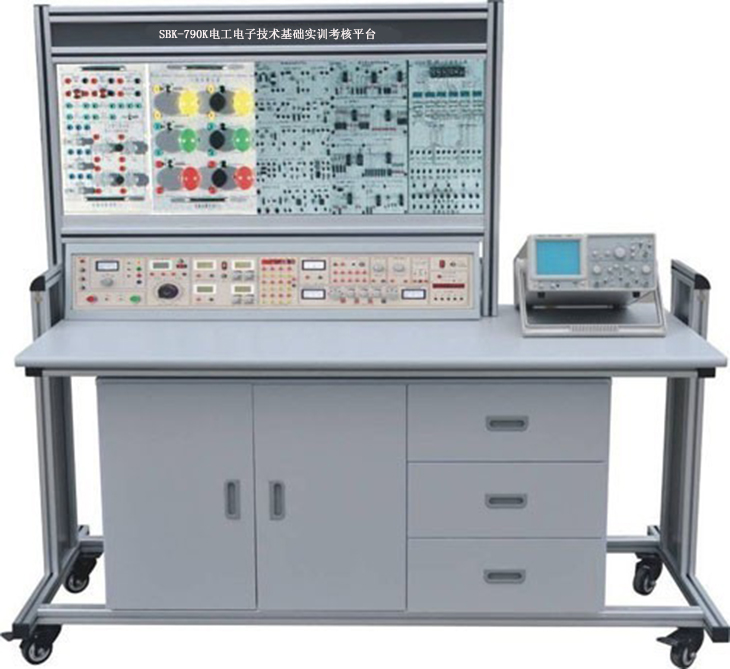

SBK-790K电工电子技术基础实训考核平台
电工电子技术基础实训考核装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品，实训内容涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触器控制"等课程实训项目，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。
一、电工电子技术基础实训考核设备技术性能
1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1400mm×700mm×1500mm
二、电工电子技术基础实训考核装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、七段译码器：6组七段译码器及对应译码显示数码管
8、逻辑电平显示：8位LED显示器
9、逻辑电平开关：8位开关电平输出
10、实验管理器
平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实训挂箱及配件
电工部分：
1、DGJ-01 直流电路基本原理挂箱（一）
1）．电工仪表的使用与测量误差的计算
2）．减少仪表测量误差的方法
3）．伏安法测电阻
4）．电源外特性的测定
5）．电阻的串并混联
6）．电流表工作原理
7）．电压表工作原理
8）．欧姆表工作原理
2、DGJ-02 直流电路基本原理挂箱（二）
1）．负载获得最大功率的条件
2）．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值
3）．基尔霍夫第一定律
4）．基尔霍夫第二定律
5）．电路中电位的测量
6）．楼梯开关两地控制
7）．电压控制电流源
8）．电压控制电压源
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
1）．串并联电路
2）．电容器的串并混联电路
3）．电容C在交直流中的作用
4）．单相交流电路
5）．日光灯电路的连接
6）．提高功率因数的方法
7）．交流电路参数的测量
8）．正弦交流电路中RLC元件的特性
9）．电焊变压器原理
10）．变压器空载实验
11）．变压器有载实验
12）．交流互感器原理
13）．电压互感器原理
14）．磁耦合线圈的反接
15）．磁耦合线圈的顺接
4、DGJ-04 交流三相负载挂箱（四）
1）．三相负载星形联接
2）．三相负载三角形联接
3）．星形和三角形电路的等效互换
4）．星形和三角形互换
5、DGJ-05 基本定律定理挂箱（五）
1）．谐振电路
2）．RC选频网络
3）．一阶RC电路的过渡过程
4）．一阶RL电路的过渡过程
5）．二阶电路的响应
6）．RL串联电路
7）．RC串联电路
8）．RCL并联电路
9）．电感在交直流中的作用
10）．通电断电自感现象
6、DGJ-06测试电表一
1 ）.智能交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通 过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-500V，频率范围：10Hz-20Hz。手动量程为：10V、100V、500V。测量精度为0.5级。具有数据存储与查询功能。
2）.智能交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。
3 ）.直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
4 ）.直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
7、DGJ-07测试电表二
1）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
2）指针式直流微安表一只，量程100uA，精度1.5级
电子部分：
1、DZJ-1二极管与三极管基本原理
1）．二极管的正向特性
2）．二极管的反向特性
3）．二极管的开关特性
4）．二极管嵌位器
5）．二极管限幅器
6）．三极管输入输出特性
7）．三极管基本放大器
8）．三极管限幅器
9）．恒压源电路
10）．恒流源电路
11）．三极管开关特性
12）．三极管实用电路
2、DZJ -2 三极管基本放大原理
1）．低频小信号放大器
2）．带负载单极小信号电压放大
3）．电压负反馈偏置电路
4）．串联电流负反馈电路
5）．串联电压负反馈电路
★6）．并联电压负反馈电路
7）．并联电流负反馈电路
8）．射极输出电路
9）．自主射极输出电路
10）．用电阻提高发射极电位
11）．用稳压管提高发射极电位
12）．二极管的伏安特性
13）．电容隔直特性
14）．三极管基本放大原理
15）．共基极电路
16）．共发射极电路
3、DZJ -3 基本放大
1）.用负反馈消除自激振荡
2）.单管小信号放大器
3）.双管两极放大器
4）.结型效管放大器
5）.场效应管分压式自偏压电路
6）.用电容衰减高频电压
7）.射极跟随器
8）.差动放大器
9）.长尾式差动放大器
10）.差动输入单端输出
11）.OTL互补对称放大器
12）.OTL功率放大器
13）.差动输入运算放大器
4、DZJ -4 正弦波振荡器
1）．RC移相振荡器
2）．桥式振荡器
3）．电感式振荡器
4）．石英晶体振荡器
5）．电容三点式振荡器
6）．变压器反馈式振荡器
7）．双T选频网络
8）．矩形波振荡器
9）．锯齿波振荡器
10）．正弦波振荡器
11）．音频振荡器
12）．正弦波余弦波振荡器
5、DZJ -5 差动放大器与集成功率放大器
1）. 差动放大器基本电路
2）.恒流源差动放大器
3）．双电源差动放大器
4）．单端输入单端输出
5）．差动输入双端输出
6）．恒压源恒流源
7）．三管OTL互补对称放大器
8）．四管OTL互补推挽功率放大器
9）．集成功率放大器
6、DZJ -6 二极管与场效应管基本放大原理
1）．共源极放大电路
2）．共漏极放大电路
3）．共栅极放大电路
4）．用热敏电阻稳定工作点
5）．二极管稳定工作点
6）．共集电极电路
18）．分压式电流负反馈偏置电路
7、DZJ -7 集成运算放大器
1）．同相运算放大器
2）．同相输入保护措施
3．基本同相运算电路
4）．反相运算基本电路
5）．反相输入保护措施
6）．同相输入求和运算
7）．双端输入求和运算
8）．反相输入求和运算
9）．简单的过零比较电路
10）．双限比较电路
8、DZJ -8 整流器与稳压电源
1）．基本带通虑波电路
2）．矩形波振荡器
3）．变压整流滤波电路
4）．桥式整流稳压电路
5）．倍压整流电
6）．三端集成稳压
7）．三端可调集成稳压
8）．电子滤波器
9）．连续可调稳压电源
10）．稳压电源软启动
11）．阻容二极管储发可控硅
12）．电子调压器
13）．晶闸管触发电路
14）．具有放大环节的稳压电源
15）．并联稳压电源
16）．串联稳压电源
9、DZJ -9 门电路
1）.TTL集成逻辑门的参数测试
2）．CMOS逻辑门的参数测试
3）．TTL集成开路门与三态输出门的应用
4）．与、非、或、与非门电路实验
5）．半加器电路实
6）．全加器电路实验
7）．二极管非门、或非门电路
8）．三极管非门、与非门、或非门电路
10、DZJ -10触发器与编译码计数器
1）．RS触发器实训
2）．D触发器实验
3）．JK触发器实训
4）．T触发器实验
5）．JK型触发器转换成D触发器
6）．D型触发器转换成JK触发器
7）．计数器实训
8）．MSI移位寄存器及其应用
9）．译码器及其变换方式
10）．MSI数据选择器及逻辑设计
11）．微分型单稳态电路
12）．环形多谐振荡器
13）．利用门电路构成编码器、分配器、选择器
14）．组合电路的设计之一一一编码转换
15）．组合电路的设计之二一一显示电路
16）．同步时序电路的设计
17）．计算机时序电路的设计
18）．集成定时器测试及应用
11、DZJ -11计数器运放与时基电路
1）．异步十进制减法计数器
2）．异步十进制加法计数器
3）．综合能力培训实验一一电子秒表
12、DZJ -12 数/模电和模/数转换器
1）集成A/D 2）D/A转换实训
13、 电气安装板×1套：尺寸为550*750mm，公差±10mm
14、 照明线路实训模块：单相5A电子式电度表（1只），10A空开带漏保2P+N（1只），5A空开1P（3只），86型双联开关（3套），86型五眼插座（2套），T5系列灯管带座1套，螺口灯泡带座（1套）。
15、继电控制线路实训模块×1套
10A空气开关带漏保（4P+N）1只、熔断器(3P)1只、熔断器(2P)1只、导轨安装式热继电器（最大整定电流1.6A）1只、交流接触器（线圈电压AC220V，触点电流不小于9A）4只、交流接触器辅助触点（2常开2常闭）3只、通电延时晶体管时间继电器（最大延时时间不小于5S）1只、20节接线端子排1条，三联按钮盒（带红、绿、黑按钮，一常一常闭触点）1只。
16、三相鼠笼交流电机1台（380V Y/△ 180W）
17、连接线一套
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
三、实训项目
（一）电工基础技能实训
（1）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理
13．惠斯通电桥
14．负载获得最大功率的条件
15．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（2）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
30．单相电度表的安装与使用
（3）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
（二）电子技术实训
（1）模拟电路基本技能实训
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器
49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
（2）数字电路基本技能实训
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表
（三）电力拖动实训
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
四、配置表
电工电子实训考核装置配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
1 |
电工电子实训考核屏 |
台 |
1 |
|
|
|
2 |
电工电子实训考核桌 |
张 |
1 |
|
|
|
3 |
学生凳 |
张 |
2 |
|
|
|
3 |
电工部分实训挂箱及电机 |
块 |
1 |
01 |
直流电路基本原理一 |
|
块 |
1 |
02 |
直流电路基本原理二 |
||
|
块 |
1 |
03 |
基本定律实验 |
||
|
块 |
1 |
04 |
交流/磁路基本原理 |
||
|
块 |
1 |
05 |
灯箱负载 |
||
|
块 |
1 |
06 |
测试电表一 |
||
|
块 |
1 |
07 |
测试电表二 |
||
|
台 |
1 |
SYDJ00 |
三相鼠笼异步电动机AC380V |
||
|
4 |
电工部分电气元件 |
套 |
1 |
电气安装板×1套 |
|
|
照明线路实训模块：单相5A电子式电度表（1只），10A空开带漏保2P+N（1只），5A空开1P（3只），86型双联开关（3套），86型五眼插座（2套），T5系列灯管带座1套，螺口灯泡带座 |
|||||
|
继电控制线路实训模块×1套 10A空气开关带漏保（4P+N）1只、熔断器(3P)1只、熔断器(2P)1只、导轨安装式热继电器（最大整定电流1.6A）1只、交流接触器（线圈电压AC220V，触点电流不小于9A）4只、交流接触器辅助触点（2常开2常闭）3只、通电延时晶体管时间继电器（最大延时时间不小于5S）1只、20节接线端子排1条，三联按钮盒（带红、绿、黑按钮，一常一常闭触点）1只。 |
|||||
|
5 |
电子部分实训挂箱 |
块 |
1 |
DZJ-1 |
二极管与三极管基本原理 |
|
块 |
1 |
DZJ-2 |
三极管基本放大原理 |
||
|
块 |
1 |
DZJ-3 |
基本放大 |
||
|
块 |
1 |
DZJ-4 |
正弦波振荡器 |
||
|
块 |
1 |
DZJ-5 |
差动放大器与集成功率放大器 |
||
|
块 |
1 |
DZJ-6 |
二极管与场效应管基本放大原理 |
||
|
块 |
1 |
DZJ-7 |
集成运算放大器 |
||
|
块 |
1 |
DZJ-8 |
整流器与稳压电源 |
||
|
块 |
1 |
DZJ-9 |
门电路 |
||
|
块 |
1 |
DZJ-10 |
触发器与编译码计数器 |
||
|
块 |
1 |
DZJ-11 |
计数器运放与时基电路 |
||
|
块 |
1 |
DZJ-12 |
数/模电和模/数转换器 |
||
|
|
电工连线 |
套 |
1 |
20根：长1000mm 黄4条、绿4条、红4条、黑4条、蓝4条 20根：长500mm 黄4条、绿4条、红4条、蓝4条、黑4条。 叠插线：长1000mm10根 电流插头线1根 |
|
|
11 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
