SBDQ-1B电机及电气技术实验装置

一、概述

电机及电气技术实验装置是由本公司设计的新颖综合实验装置，综合了目前我国高等院校"电机学","电机与拖动","控制微电机","电机控制","继电接触控制","可编程控制器技术"及"工厂E电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机，电气技术实验设备的更新改造，同时也为中等专业学校，职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

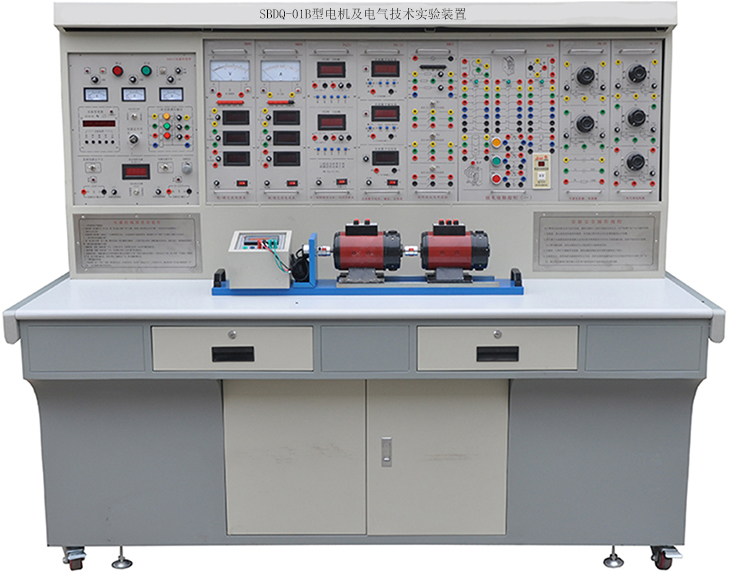

（实验台结构图片，也可按客户要求定做）

二、实验装置特点

1、综合性强: 本装置挂件配齐时可完成目前国内各类院校电机及电气控制学科课程的全部实验项目。

2、适应性强: 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；

6、开放性强：控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术参数

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz。

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。

3、装置容量：＜1.5KVA

4、外形尺寸：长1860mm，宽700mm，高1580 mm。

5、重量： 480Kg

6、安全性:配置电流，电压型漏电保护、三相隔离变压器的浮地保护等安全措施，确保实验人员装备的安全。

四、装置可完成的实验功能

（一）直流电机实验功能

1. 直流电机认识实验、起动与调速实验

2. 直流并励电动机：工作特性、机械特性、调速特性

3. 直流复励发电机运行特性（他励发电机实验，并励发电机，复励发电机实验）

（二）变压器实验功能

1. 单相变压器：空载试验、短路试验、负载试验

2. 三相变压器：空载试验、短路试验、负载试验

3. 三相变压器的联接组和不对称短路

4. 三相三绕组变压器

5. 单相变压器的并联运行实验

（三）异步电机实验功能

1. 三相异步电动机参数测定

2. 三相异步电动机的工作特性：空载试验、负载试验、堵转试验

3. 三相异步电动机起动与调速：直接起动、Y-Δ起动、转子串电阻起动、转子串电阻调速

（四）电动机机械特性的测定

1. 直流他励电动机四象限机械特性：电动及回馈制动机械特性；电动及反接制动机械特性；能耗制动机械特性；

2. 三相异步电机在各种运行状态下的机械特性（电动运行状态；反接制动状态，能耗制动状态）

3. 三相异步电动机的M～S曲线测定

（五）同步电机实验的功能

1. 三相同步发电机的运行特性

2. 三相同步发电机的并联运行

3. 三相同步电动机

4. 三相同步电机参数的测定

（六）继电接触控制与电力拖动（电气控制）实训

(1) 三相异步电动机点动和自锁的控制线路

(2) 三相异步电动机正反转的控制线路

(3) 顺序控制线路

(4) 三相鼠笼异步电动机降压起动的控制线路

(5) 三相线绕式异步电动机起动的控制线路

(6) 三相异步电动机能耗制动的控制线路

(7) 三相异步电动机单向启动及反接制动的控制线路

(8) 两地控制的线路

(9) 工作台往返循环控制的线路

(10) C620车床的电气控制线路

(11) 电动葫芦的电气控制线路

(12) 三相异步电动机双向启动及反接制动控制线路

(13) M7130平面磨床的电气控制线路

(14) X62W铣床模拟控制线路的调试分析

（七）电机与变压器3D虚拟仿真教学软件

1）功率电机：包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。

2）控制电机：包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。

3）信号电机：信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。

4）变压器：单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器 6 个实训项目。

5）电机拖动及机床电路仿真实训。

五、装置的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构)

(1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）。可调交流电源输出处设有短路保护措施。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源（内设过载保护措施）各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护体系

设有三相隔离变压器一组(三相电源经总开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

设有电压型漏电保护器，控制屏若有漏电现象，即切断电源。

实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

(4) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验装置照明用的220V、40W日光灯一盏。

★（5）实验室智能电源管理系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！设备时间管理包含年月日时间的显示。可设备相应过温、短路、过流、过压、欠压、失压、功率限定等7大保护功能数值。

2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；后台查看报警日志、操作日志、故障日志等。用户可进行远程在线报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。

2、DQ02实验桌

实训桌要求防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；需设置两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还需设置四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3、DQ03-1固定电机导轨、1024光电编码器测速系统及数字转速表。

包括固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间同轴连接，电机运行噪声小，实验参数典型，能较好满足实验要求。

4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

5、DQ06三相芯式变压器

提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V）。

6、DQ07直流复励发电机（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）。

7、DQ09直流并（他）励电动机（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、DQ10三相鼠笼式异步电动机（Un= AC3800V/220V，接法 Y/Δ，转速 1400 RPM，功率100W ,电流0.5A，绝缘等级E）

9、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380RPM，功率100W ,电流0.6A，绝缘等级E）

10、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、DQ14 三相同步电机

作电动机时，220V/Y、0.35A、90W、1500r/min；作发电机时，220V/Y、0.45A、170W、1500r/min。

12、DQ19校正直流测功机（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，绝缘等级E）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

13、DQ22A直流数字电压、毫安、安培表(每套提供2件，共6只表)

（1）直流数显电压表一只，测量范围0-300V。三位半数显，测量精度为0.5级。

（2）直流数显毫安表一只，测量范围：0-2000mA。测量精度为0.5级，具有短路保护功能。

（3）直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有短路保护功能。

14、DQ25单、三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

15、DQ26三相可调电阻器(三组90Ω×2/1.3A/150W瓷盘电阻)

16、DQ27三相可调电阻器(三组900Ω×2/0.41A/150W瓷盘电阻)

17、DQ28三相可调电抗器

每相均由一个127V/0.5A的固定电抗器和一个0～250V的自耦调压器组成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。

18、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

19、DQ31波形测试及开关板

由变压器波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。

20、DQ32 旋转灯，并网开关，同步机励磁电源。

由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～22V/可调>组成。

21、DQ44数/模交流电流表

由三只数字交流电流表和一只指针式精密交流电流组成。

22、DQ45数/模交流电压表

由三只数字交流电压表和一只指针式精密交流电压表组成。

23、DQ39继电接触控制(一)

提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。将各器件的工作端子引到面板上，供实训接线用，器件的工作状态有发光二极管指示。

24、DQ39-继电接触控制(二)

提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯一只。

25、DQ39-2继电接触控制(三)

提供中间继电器(线圈电压220V，工作状态用发光二极管指示)二只，时间继电器(断电延时，线圈电压220V)一只，按钮二只。各器件工作端子均引到面板上，供实训接线用。

26、实验连接线

实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

27、学生凳：2只/套（铁质四脚方凳，高密度板凳面）。

28、一套手动绕线机、一台三相线绕式异步电动机、一台线绕式异步电机起动与调速电阻箱、一台三相鼠笼式异步电动机、一台单相异步电动机。

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1张
3	DQ03-1	电机导轨、光电编码器测速系统及智能数显转速表	1套
4	DQ05	三相组式变压器	1件
5	DQ06	三相芯式变压器	1件
6	DQ07	直流复励发电机	1台
7	DQ09	直流并（他）励电动机	1台
8	DQ10	三相鼠笼式异步电动机	1台
9	DQ11	三相线绕异步电动机	1台
10	GDQ12	三相线绕异步电机启动与调速电阻箱	1件
11	DQ14	三相同步电机	1件
12	DQ19	校正直流测功机	1台
13	DQ22	直流数字电压、毫安、安培表（三只表）	2件
14	DQ25	单/三相智能功率、功率因数表	1件
15	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
16	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
17	DQ28	三相可调电抗器	1件
18	DQ29	可调电阻器、电容器90Ω2/1.3A、900Ω2/0.41A	1件
19	DQ31	波形测试及开关板	1件
20	DQ32	旋转灯，并网开关，同步机励磁电源	1件
21	DQ39	继电接触控制(一)	1件
22	DQ39-1	继电接触控制(二)	1件
23	DQ39-2	继电接触控制(三)	1件
24	DQ44	数/模交流电流表	1件
25	DQ45	数/模交流电压表	1件
26	实验连接线	双圈护套结构实验连接线及易损配件	1套
27	学生凳子	4脚方凳	2只/套
28	电动机	一套手动绕线机、一台三相线绕式异步电动机、一台三相鼠笼式异步电动机、一台单相异步电动机。	1套
30	实验室数字化软件资源包	(全室配1套，网络版，40个节点）（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）（二）正版3D辅助教学数字资源软件（1）电工作业培训教学软件（2）电机与变压器仿真教学软件（3）电力拖动仿真教学软件（4）机床电气线路仿真教学软件	1套
