[产品型号]：SB-CSET-LY-08 [产品名称]：楼宇智能化设备监控系统实训考核装置 [价格]：元 [在线客服]：

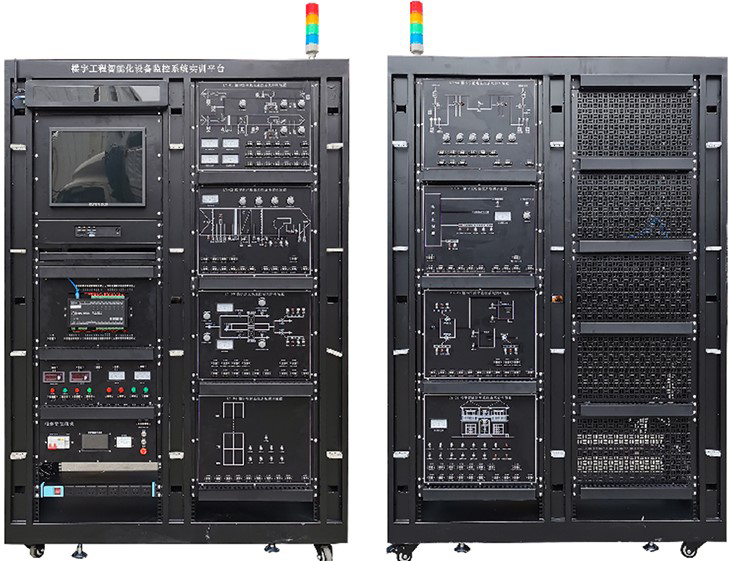

SB-CSET-LY-08楼宇智能化设备监控系统实训考核装置

一、设备概述
楼宇智能化设备监控系统实训考核装置基于楼宇智能化、物联网、多媒体、计算机软件、虚拟仿真、综合布线、网络通信、系统集成及云平台等多种技术的综合运用和拓展，多层面地满足技工技师院校和技能鉴定机构"国家职业技能标准--智能楼宇管理员（4-07-05-03）"的培训和鉴定，同时也需满足职业院校楼宇智能化设备安装与运行、物业管理、自动化、计算机网络通信等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核及竞赛等，系统地训练专业技术与实操技能（安装、布线、接线、编程、集成、调试、运行、维护及检修等）、交流沟通与团队协作、计划管控与效率意识等能力，同时培养严谨的工作作风和良好的职业素养。

序号	器材名称	数量	单位	主要功能及技术参数
1	开放式机架平台	1	台	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：1225mm×650mm×1930mm（±50 mm）；一体式标准≥19英寸机架，≥4×38U容量，应可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等；特别设计理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观；特别设计带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径；机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系；预留对地进电安装孔和接地柱，满足现场配电需求。
2	网孔板安装模块	8	块	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）；网孔规格：≥Ф5×15mm；网孔数量：≥462个。
3	网孔板用膨胀固定件	100	个	材质要求：不低于尼龙（PA）；功能：利用自攻螺丝拧入时对固定件的作用力，使其在网孔中膨胀紧固，完成器件在网孔板上的固定；自攻螺丝规格：M3~M6；重复紧固次数：≥25。
4	线缆管理架	12	个	材质工艺要求：不低于1.0/1.2mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；安装方式：标准≥19英寸机架式；占用空间：≥1U。
5	电源管理模块	1	台	智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。 3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。 4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：1、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。2、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
6	四层警示灯	1	个	能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源模块的外部进电、正常供电、电源短接及跳闸报警的状态；工作电压：AC220V；功耗：≤20W。
7	嵌入式编程主机及其托盘模块	1	套	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）；工业级无风扇设计：无尘、无噪音，采用高厚度导热铝板和波浪纹散热金属外壳，超强的冰刺散热能力使运行性能大幅提升；工业级通信能力：RS-232、RS-485，支持上电开机、长时间无人值守及24小时开机；双屏显示：集成高清显卡支持同步或异步双显（模拟视频信号和数字高清信号），满足工业实时多屏监控需求；超低功耗：采用英特尔低功耗处理器，比普通台式机节能80%；处理器：不低于Intel Ivy Bridge赛扬双核C1037U/1.8GHz；主板：不低于Intel NM70芯片组；显卡：不低于集成Intel HD Graphics核芯显卡；内存：不低于2GB/DDR3/1333MHz/SO-DIMM；硬盘：不低于500GB/SATA2/7200rpm/2.5英寸；网卡：板载不低于Realtek RT8111E千兆网卡；声卡：板载不低于Realtek ALC662 HD六声道音效声卡； I/O接口：不低于8个USB2.0（4个前置）/3个RS-232/1个RS-232或RS-485/1个RJ45（1000M）/1个VGA/1个HDMI/1个MIC-IN/1个LINE-OUT/1个DC-IN；电源：适配器/DC12V3A；功耗：≤18W；尺寸（宽×高×深）：235mm×55mm×205mm（±20 mm）；重量：≥1.5kg；环境条件：工作温度-15~60℃/工作湿度0~95%（无冷凝）。
8	键鼠及其托盘模块	1	套	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）；托盘形式：压按弹出或锁止；键鼠接口：有线USB。
9	17寸液晶显示器及其挂板模块	1	套	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）；屏幕类型要求：不低于有源矩阵TFT（薄膜晶体管）LCD；面板类型：TN；可视图像尺寸：对角线≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面积≥91349.91mm2；像素间距：≥0.264mm；可视角度：水平≥170°（典型）/垂直≥160°（典型）；亮度输出：≥250cd/m2（典型）；对比度：≥1000:1（典型）；面板涂层要求：不低于防眩光硬涂层3H；背光：LED灯条系统；响应时间：5ms（典型值，从黑至白）；颜色深度：≥1677万颜色；色域：85%（典型）；扫描范围：水平≥30~81kHz（自动）/垂直≥56~76Hz（自动）；最大预设分辨率：≥1280×1024@60Hz；视频输入信号：≥0.7V±5%（模拟RGB），≥75Ω输入阻抗；同步输入信号：分离的水平和垂直同步，不分极性（polarity-free）的TTL电平，SOG（绿色复合同步）；交流输入电压/频率/电流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）；功耗：15W（最大）/11W（典型）/＜0.5W（停用或关闭）；电涌电流：≥120V30A（最大）/240V60A（最大）；接口类型要求：不低于D-sub（蓝色）/DisplayPort（黑色）；信号线类型要求：不低于模拟分离式、D-Sub、15针/DP1.2信号输入支持、20针；尺寸（宽×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）；重量：≥2.08kg（不含底座）；环境条件：工作温度0~40℃/工作湿度10~80%（无冷凝）。
10	实训中心液晶管理装置——工位显示模块	1	台	材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×132.6mm×82mm（±20 mm）；支持液晶屏显示内容自定义，文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等；支持通过WiFi连接通讯；输入电源：AC220V；温度：-10℃～+40℃；相对湿度：≤90%（+20℃）；环境要求：空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。
11	实训中心液晶管理软件	1	套	可编辑的节目包括字幕、文本、炫动字、数字时钟及表盘，屏幕计时等；可设置播放时长及次数；支持单机发送，通过USB发送及集群发送节目；
12	无线网卡	1	只	兼容IEEE802.11N标准，连接速率≥150Mbps；支持AD-HOC网络组建，支持软AP功能，兼容PSP、X-Link接入；带有WPS一键加密按钮，轻松完成加密操作； WPS一键加密按钮，轻松实现安全加密；支持的WEP、WPA、802.1x、AES、TKIP加密和认证机制；支持不同模式无线工作站点信息过滤；支持流量统计；支持无线漫游（Roaming）技术，无线连接；端口：USB2.0接口；电源：USB供电；天线类型：内置；无线频段：≥2.412GHz~2.4835GHz；可用信道：≥1~14channel；外形尺寸：49.5×17.6×7.2mm（±10 mm）；温度：0~50℃(工作)，-20~70℃(存储)；湿度：10%~85%RH不凝结(工作),5%~ 95%RH不凝结(储存)。
13	DDC主机监控模块	1	套	材质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸（宽×高×深）：482.6mm×354.8mm（8U）×49.5mm（±10 mm）；至少提供24个输入输出点，其中包括8个可软件配置的通用输入输出点：这些点应包括：3个通用输入（UI），5个通用输入输出（U），3个模拟输出（AOV）,2个数字输出（DI）和3个数字输出（DO）；输入输出点应能执行A/D或D/A转换、信号处理、点命令输出、与中央处理器通讯。接线端子可插拔，便于现场接线；
14	DDC编程软件	1	套	具有以下功能：监控点监视和显示；监控点命令；多个监控点的历史趋势记录和显示；设备时间表；可编程语言（PPCL）的程序编辑和修改；报警报表和应答；动态信息的连续显示；自适应控制，自学习和调整的闭环控制算法；闭环回路比例，积分和微分（PID）控制； P.I.D.回路控制之参数调变；逻辑顺序控制；报警监测及报告；复位控制时间表；尖峰负载控制（PDL）；设备启动－停止时间最佳化控制（SSTO）；设备时程表控制和优化；温度循环补偿；经济节能模式控制；自动日光节约时间切换，无须每年调整；夜间恒温控制；临时强制修改时间计划；假日计划；基于日历的时间列表；事件计划列表。
15	智能考核单元	1	块	采用MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致) 可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
16	新风机组模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
17	空调机组模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
18	供配电模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
19	照明模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
20	给排水模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
21	热交换模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
22	电梯模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
23	智能家居模拟模型系统模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：8U；
24	模拟I/O模块	1	块	质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；尺寸：4U；
25	6位PDU电源	1	个	工作电压/频率：≥220~250VAC/50~60Hz；最大电流/功率：≥10A/2500W；过载保护：自动切断电源，手动按钮复位；安装方式：标准≥19英寸机架式；占用空间：≥1U。
26	软电线0.3mm2	1	批	黄、绿、红、蓝、黑。
27	软电线1.0mm2	1	批	红、黑、黄绿。
28	焊锡丝	1	卷	≥1.0mm。
29	电工胶布	2	卷	长≥3M。
30	异型标识管	1	卷	≥1.5。
31	扎带	4	包	≥3×100mm。
32	学生凳	2	把	钢木方凳。
33	工具箱	1	个	430×230×200mm（±20 mm）。
34	尖嘴钳	1	把	≥6”（6寸），160mm。
35	剥线钳	1	把	剥线能力：≥0.25-6mm²；长度：≥170mm。
36	斜口钳	1	把	7寸180mm。
37	小一字螺丝刀	1	把	≥3寸，3*75mm。
38	小十字螺丝刀	1	把	≥3寸，3*75mm。
39	大十字螺丝刀	1	把	≥5寸，5*75mm。
40	电烙铁	1	把	≥50W。
41	电烙铁托架	1	个	≥120*70mm。
42	数字万用表	1	个	交直流电流；交直流电压；电容；电阻；蜂鸣通断。
43	《设备说明书》	1	本
