管道与制暖实训系统,管道与制暖实训设备

SBDS-CBTA管道与制暖实训系统

管道与制暖实训设备主要有管道与制暖综合实训装置和管工实训工位两部分组成。管道与制暖综合实训装置可进行水暖设备（厨房水槽柜、壁挂式小便池、淋浴花洒、盥洗池、暖气包）布局，冷、热水给水管路，供暖管路，排水管路的设计和安装。管道安装综合了高密度PE管、PPR管、钢管套多种形式。管工实训工位主要有移动式钢管套丝台、管虎钳、PPR热熔机等设备组成，可进行钢管和PPR两种管道的加工和基本技能实训。

管道与制暖实训台可以提高学生综合技能水平，全方位的适应给排水、管道施工、制暖工程的工程需要。通过整体团队协作、个人模块训练、轮岗实训，讨论与分享环节可以积累工程经验，掌握整个施工环节和各项国标要求、技术规范。

图片仅供参考，以实际配置为准

一、系统概述

随着社会经济的发展、城市建设的扩张和生活水平的提高，我国老旧管道改造的存量和增量逐年加大，人们对社会基建设施也有了更高的要求。高质量的给水、排水、卫生设施、供暖等管道系统变的越来越重要，同时，随着我国大气、水土污染治理力度的不断加大，社会经济发展中环保节能压力与日俱增，南方地区要求集中供暖、集中供气的呼声也越来越高。这意味着管道与供暖方面的产业和市场存在巨大的增量空间，相应可容纳的就业岗位数量也有着较快的增长。为了促进广大学子就业，提升技能人才水平,管道与制暖实训系统。是为训练提高学生为住宅和工业场地安装给水、排水、供暖、太阳能等管道系统的技术能力。系统包括了不锈钢管、铜管、铝塑复合管、镀锌管等管道的安装实训模块。在每一个实训模块中融入了世界技能大赛的技术标准、技能规范以及评价体系。是广大职业院校以及职业培训机构的优选实训系统。

二、系统特色与优点

1.系统设计借鉴世界技能大赛相关标准

实训内容与国际接轨本系统是参照世界技能大赛管道与制暖项目（Plumbing and Heating 15），借鉴国际先进管道系统，并结合中国国情而制定的实训模块。使选手通过实训操作，开拓自己的眼界，提高自己的学习能力、认识到工艺的重要性、感受到工匠精神的内涵。

2.系统实训内容贴近民生

本系统的实训内容涉及到采暖管道、燃气管道、冷热水管道、排水管道的设计与安装，均为关乎国民生活的施工内容。随着《国家新型城镇化规划（2014-2020年）》的发布与实施，无论是市政工程、民建工程还是工业建筑领域，对管道的安装、调试、维护的工作量持续加大，而与此对应的管道安装工等岗位的人才出现巨大缺口，因此，此系统的设计开发完全对接土木建筑行业的发展要求，贴近民生需求。

3. 系统实训内容关乎生产安全

本系统的实训内容注重施工质量把控，对每一处管件连接方式、连接质量，泵阀的安装方式、安装质量以及最终打压检漏的标准都做细致要求，杜绝交付后的安全隐患，处处体现了生产安全的重要性，同时施工过程中也对选手自身防护做了严格规定，整个施工过程必须佩戴护目眼镜、穿防砸鞋；涉及热操作时必须着长袖工装，带隔热手套。将生产安全需注意的事项融入实训中的每一个环节。

4. 系统实训内容体现了精益求精的工匠精神

本系统的实训内容要求学生严格按图施工，考核标准更是对每一个操作环节都做了细致而详细的规定，实训过程中处处体现"敬业、精益、专注、创新"的工匠精神，为提升我国的工程质量注入了新的活力。

5.系统设计体现了节能环保的宗旨

本系统实训环境的搭建采用了优质碳钢型材，结构稳固，刚性强。可反复循环使用，大大的减少了浪费，降底了对环境的影响。处处彰显节能环保的宗旨。

6.本系统实现了实训任务与施工过程、评判标准与验收标准的双对接

按施工过程安排实训任务，将理论知识和专业技能考核融入到每一个实训环节中，理论知识时刻指导着实训中的每一步操作。评判标准则是根据施工验收标准而设定，突出了过程与结果的双重重要性。

7．实训环境布局设计清晰、耐人寻味。

实训环境采用"U"字形布局,实训台体模块化设计，组装简单快捷，模块台体宽度大，不但提升了环境的稳定性，而且易于实训木板的安装。

8．系统教学资源丰富

系统不但提供了详细的操作规范、直观的评定标准和培训课件，而且配有丰富的国家大赛优秀选手操作视频。方便学生自学、自训、自检。

三、技术参数

（1）电源：单相 220V; 50Hz

（2）尺寸：4200（长）*3000（宽）*2500（高）

（3）最小工作区域：6m*7m

（4）装机容量：＜1 Kw

(5) 工位：单工位

四、系统主要组成及功能介绍

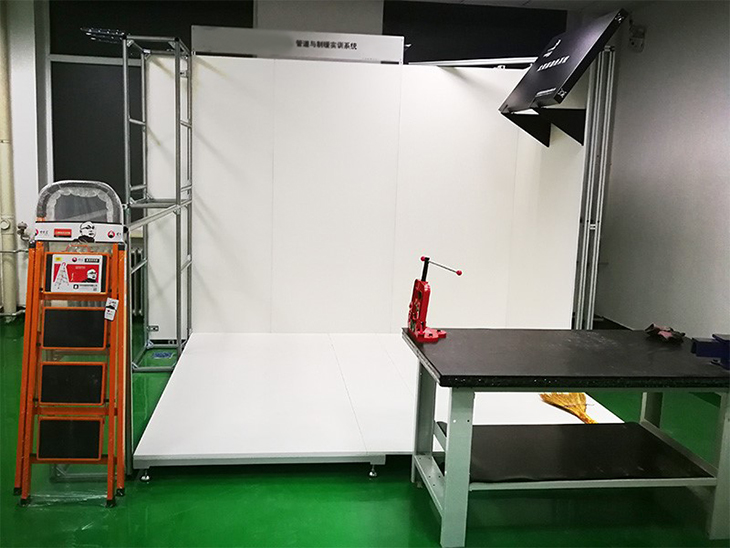

1．"U"字形单工位实训环境

平台由铝型材骨架和优质多层生态板组合而成，为管道与制暖实训搭建了理想的操作环境。优质多层生态板结实耐用，可反复使用，且更换方便快捷。台体模块化设计，组装简单快捷，模块台体宽度大，不但提升了环境的稳定性，而且易于实训木板的安装。

实训环境

2．德国进口暗装式卫浴系统

TECEprofil墙前安装系统，挂墙式马桶、挂墙式洗脸盆和暗装入墙式花洒，国际知名一线品牌卫浴产品，安装方式新颖，实训内容丰富。方便锻炼学生各种操作技能。

卫浴设施

3．与时俱进的制暖设备

设备配置了优质绿色燃气热力源系统、太阳能集热系统、高效多路换热系统及地暖模块等制暖设备，呈现了千家万户的制暖形式，体现了统一性和代表性。

地暖模组铝制暖气片

4、方便快捷的实训工具

设备配备有电动卡压钳、数显水平尺、矫直机、弯管器、移动工具车、套丝机、热熔机（可选项）等多种施工工具，且各工具均为一线品牌的优良产品，为实训操作提供了保障。

钳工台多功能工具车

数显水平尺铝塑管矫直机

折弯器热熔焊机（可选项）

5：高效精准的检测工具

设备配置了空气压缩机、高精度压力表、检漏喷剂等工具可方便检测出系统的泄漏点。

静音空气压缩机高精度气压表

6: 便洁的多功能物料存储物料架

设备配有多功能物料存储物料架，不仅方便管件、泵阀等各类零部件的存放而且可向学生无死角展示优秀作品。便于学生学习选用。

序号	产品名称	规格型号	单位	数量
1	单工位实训环境	U字形单工位布置，A安装面3600mm2400mm（长高）去除暗装预置墙，使用面3200mm2400mm，B安装面1800mm2400mm（长*高），表面铺设多层生态木工板	台	1
2	地暖铺设环境	1200mm2400mm（长宽），表面铺设多层生态木工板	件	1
3	绿色燃气热力源系统	DLDS-BGL	套	1
4	太阳能集热系统	DLDS-TYN	套	1
5	太阳能工作站模组		套	1
6	高效多路热换系统	150L	台	1
7	水暖散热模组	565mm490mm（长宽）	件	1
8	热力循环动力系统	220V/50HZ	件	2
9	管卡底座A	M10	件	8
10	管卡底座B	M8	件	60
11	标准丝杆	M10(1m/条)	条	1
12	标准丝杆	M8(1m/条）	条	8
13	六角螺母	M8	件	120
14	六角螺母	M10	件	16
15	自攻螺钉	M4*16	件	280
16	自攻自钻螺丝	4.8*35	件	50
17	平垫圈	Φ5*17	件	20

*()PP管材及管件**
序号	产品名称	型号	单位	数量	备注
1	PP排水管（单层）	Ф50（4米/根）	米	4	宏添
2	PP排水管（单层）	Ф110（4米/根）	米	4	宏添
3	PP承插式异径直接	Ф110-50	件	1	宏添
4	PP承插式补芯	Ф110-50	件	1	宏添
5	PP承插式管帽（堵头）	Ф50	件	2	宏添
6	PP承插式管帽（堵头）	Ф110	件	1	宏添
7	PP承插式立管检查口	Ф110	件	1	宏添
8	PP承插式异径三通	T110-50-110	件	1	宏添
9	PP承插式顺水三通	T110	件	1	宏添
10	PP承插式双扩口45°弯头	L50-45°	件	2	宏添
11	PP承插式双扩口45°弯头	L110-45°	件	1	宏添
12	PP承插式 45°斜三通	T110-45°	件	1	宏添
13	PP承插式 45°异径斜三通	T110×50-45°	件	1	宏添
14	PP承插式 90度弯头	L110	件	1	宏添
15	PP承插式 90度弯头	L50	件	2	宏添
16	PP承插式等径直接（管套）	S110	件	1	宏添
17	PP承插式等径直接（管套）	S50	件	1	宏添
18	PP承插式伸缩节	Ф110	件	1	宏添
19	PP承插式 45°单承口弯头	Ф50	件	2	宏添
20	带胶管夹	D110	个	6	M10
21	带胶管夹	D50	个	8	M8
22	PP管润滑剂		桶	1
*（）铜管材及管件**
序号	产品名称	型号	单位	数量	备注
1	紫铜管（直管）	φ15.88*1.0 4米/条	米	8	海亮
2	紫铜管（直管）	φ22*1.2 4米/条	米	24	海亮
3	紫铜承口焊接黄铜内丝活接	HJS22*3/4F	件	10	海亮
4	紫铜承口焊接黄铜内丝活接	HJS16*1/2F	件	3	海亮
5	紫铜承口焊接黄铜外丝活接	HJS22*3/4M	件	1	海亮
6	紫铜承口焊接黄铜外丝活接	HJS16*1/2M	件	1	海亮
7	紫铜承口内丝直接	FTC-15.88*1/2	件	1	海亮
8	紫铜承口内丝直接	FTC-22.2*3/4	件	1	海亮
9	紫铜承口外丝直接	ETC-15.88*1/2	件	1	海亮
10	紫铜承口外丝直接	ETC-22.2*3/4	件	1	海亮
11	紫铜焊接型四通	内径φ22	件	1	海亮
12	紫铜焊接型等径三通	ST22	件	2	海亮
13	紫铜焊接型等径三通	ST16	件	3	海亮
14	紫铜焊接型异径三通	RT22/16/22	件	2	海亮
15	紫铜焊接型90度弯头	A90E22(内径φ22)	件	3	海亮
16	紫铜焊接型90度弯头	A90E16(内径φ16)	件	1	海亮
17	紫铜焊接型异径直接	RC16-22	件	2	海亮
18	紫铜焊接型管帽	CAP22(内径φ22)	件	1	海亮
19	紫铜焊接型管帽	CAP16(内径φ16)	件	1	海亮
20	焊接气体	MAPP GAS（3600°F）	筒	1
21	低熔点焊条	SnCu0.7（2.0mm)	筒	1	友邦
22	助焊剂（焊锡膏）	环保型	盒	1	金鸡
23	球阀（全铜）	DN15（黄色手柄）	件	1
24	球阀（全铜）	DN20（黄色手柄）	件	1
25	球阀（全铜）	DN15 (红色手柄）	件	8
26	球阀（全铜）	DN15（蓝色手柄）	件	4
27	球阀（全铜）	DN20（红色手柄）	件	8
28	球阀（全铜）	DN20（蓝色手柄）	件	2
29	全铜内丝四通	6分/DN20	件	1
30	全铜内丝四通	4分/DN15	件	1
31	全铜内丝三通	6分/DN20	件	1
32	全铜内丝三通	4分/DN15	件	1
33	全铜内丝异径三通	T3/4*1/2	件	1
34	黄铜双外丝异径直接	6分转4分	件	3
35	黄铜双外丝直接	外六角 6分	件	10
36	黄铜双外丝直接	外六角 4分	件	10
37	黄铜补芯	6分外转4分内	件	2
38	全铜外丝堵头	4分/DN15	件	1
39	全铜外丝堵头	6分/DN20	件	1
*（）不锈钢管材及管件**
序号	产品名称	型号	单位	数量	备注
1	不锈钢管	DN20	米	18	金力特
2	不锈钢管	DN15	米	18	佛山万利航
3	双卡压式不锈钢A型90°弯头	90E-A-S DN20	件	8	金力特
4	双卡压式不锈钢A型90°弯头	90E-A-S DN15	件	2	金力特
5	双卡压式不锈钢外螺纹转换接头	ETC 15×1/2	件	2	金力特
6	双卡压式不锈钢外螺纹转换接头	ETC 20×1/2	件	2	金力特
7	双卡压式不锈钢外螺纹转换接头	ETC 20×3/4	件	2	金力特
8	双卡压式不锈钢内螺纹转换接头	ITC 15×1/2	件	2	金力特
9	双卡压式不锈钢内螺纹转换接头	ITC 20×3/4	件	2	金力特
10	双卡压式不锈钢内螺纹三通	T15×1/2F	件	1	金力特
11	双卡压式不锈钢内螺纹三通	T20×1/2F	件	1	金力特
12	双卡压式不锈钢等径三通	T(S)-S DN20	件	2	金力特
13	双卡压式不锈钢等径三通	T(S)-S DN15	件	1	金力特
14	双卡压式不锈钢异径三通	T(R)-S 20×15	件	2	金力特
15	双卡压式不锈钢异径接头	C(R)-A-S 20×15	件	1	金力特
16	双卡压式不锈钢外螺纹三通	T15×1/2M	件	1	金力特
17	双卡压式不锈钢内丝活接头	HJS20×3/4F	件	16	金力特
18	双卡压式不锈钢内丝活接头	HJS15×1/2F	件	6	金力特
19	双卡压式不锈钢45°弯头	45E-A-S DN20	件	3	金力特
20	双卡压式不锈钢45°弯头	45E-A-S DN15	件	2	金力特
21	双卡压式不锈钢管帽	CAP-S DN20（卡压式）	件	2	金力特
22	双卡压式不锈钢管帽	CAP-S DN15（卡压式）	件	2	金力特
23	不锈钢补芯	G1/2（内）转G3/4(外)	件	2
24	不锈钢外六角异径对丝	G1/2（外）转G3/4(外)	件	3
25	不锈钢外六角对丝	G1/2（外）-G1/2(外)	件	10
26	不锈钢外六角对丝	G3/4（外）-G3/4(外)	件	10
27	不锈钢外六角异径对丝	G1（外）转G3/4(外)	件	2
28	不锈钢球阀	DN15 4分	个	8
29	不锈钢球阀	DN20 6分	个	8
30	不锈钢内丝活接	双内丝DN20	个	1
31	不锈钢内丝活接	双内丝DN15	个	1
32	不锈钢外丝堵头	DN15	个	1
33	不锈钢外丝堵头	DN20	个	1
34	不锈钢内丝正三通	T15	个	2
35	不锈钢内丝正三通	T20	个	2
36	不锈钢内丝弯头	L15	个	2
37	不锈钢内丝弯头	L20	个	2
38	不锈钢内丝异径三通	T20-15-20	个	2
39	不锈钢内丝变径接头	G1/2（内）转G3/4(内)	个	1
40	不锈钢内丝管帽	DN15	个	1
41	不锈钢内丝管帽	DN20	个	1
42	不锈钢内丝45°弯头	L20-45°	个	2
43	不锈钢内丝45°弯头	L15-45°	个	2
*()镀锌管材及管件**
序号	产品名称	型号	单位	数量	备注
1	镀锌钢管	DN15；6米/根	米	6
2	镀锌钢管	DN20；6米/根	米	6
3	镀锌过桥弯	DN15	个	1
4	镀锌过桥弯	DN20	个	1
*()铝塑管管材及管件**
序号	产品名称	型号	单位	数量	备注
1	铝塑管（冷水）	PE-AL-PE（1216）	米	10
2	铝塑管（热水）	PE-AL-PEX（1216）橙色	米	25
3	铝塑管（冷水）	PE-AL-PE（1620）	米	15
4	铝塑管（热水）	PE-AL-PEX（1620）橙色	米	25
5	铝塑管卡压内丝活结	HJS20*3/4F	个	14
6	铝塑管卡压内丝活接	HJS16*1/2F	个	14
7	铝塑管卡压式直角接头	L20×20（1620管用）	个	8
8	铝塑管卡压式直角接头	L16×16 (1216管用)	个	6
9	铝塑管卡压式直角内丝接头	L16*1/2F	个	6
10	铝塑管卡压式内丝直通接头	S16*1/2F	个	8
11	铝塑管卡压式内丝直通接头	S20*3/4F	个	4
12	铝塑管卡压式异径三通	T201616	个	1
13	铝塑管卡压式异径三通	T201620	个	8
14	铝塑管卡压式等径三通	T202020	个	4
15	铝塑管卡压式等径三通	T161616	个	2
16	铝塑管卡压式内丝三通接头	T201/2F20	个	2
17	铝塑管卡压式变径接头	S20*16	个	2
18	铝塑管卡压式外丝直接	S16*1/2M	个	4
19	铝塑管卡压式外丝直接	S20*3/4M	个	2
20	铝塑管卡压式带座内丝弯头	ZL16*1/2F	个	3
21	铝塑管卡压式管帽	DN20	个	2
*()其它配件**
序号	产品名称	型号	单位	数量	备注
1	膨胀罐	2升	个	2
2	拖把池水龙头	4分	个	1
3	明装贴墙式水龙头固定座	4分	件	1
4	金属编织防爆高压冷热进水软管	4分 50cm	条	4
5	带胶管夹	3/8”	个	70
6	带胶管夹	1/2”	个	10
7	恒温混水阀	DN15	个	1
8	恒温混合阀（暖气片用）	直式/DN15	个	2
9	恒温混合阀（暖气片用）	角式/DN15	个	2
10	快开三角阀	1/2英寸蓝色	个	1
11	快开三角阀	1/2英寸红色	个	1
12	冷/热水角阀	1/2英寸蓝色	个	2
13	冷/热水角阀	1/2英寸红色	个	1
14	排气阀	DN15	个	1
15	全铜系统安全阀	4分	件	1
16	Y型过滤器球阀，红色	DN20	个	1
17	全铜卧式单向阀	6分口	件	1
18	全铜立式单向阀	6分口	件	1
19	地暖分集水器	4路进水口1英寸接口16mm适配器	套	1
20	PVC U型管卡	用于外径φ16的管	件	30
21	生料带	单卷20m，加厚	盘	10
*()实训木板**
1	实训多层木板		张	7
*（）德国进口暗装式卫浴系统**
序号	产品名称	型号	单位	数量	备注
1	洗脸盆支架1120mm		套	1	TECE
2	TECEprofil隐蔽水箱1120mm，HDPE110厕具弯头		个	1	TECE
3	TECEnow 双冲水冲厕面板，白色		个	1	TECE
4	挂墙式马桶		个	1	TECE
5	挂墙式洗脸盆		个	1	TECE
6	冷热面盆龙头	单孔、带进水管）	件	1
7	暗装入墙式淋浴龙头套装	单功能橙色预埋盒E2款，一体式固定座	套	1
8	轻钢龙骨，4.5m/根		根	9	TECE
9	TECEprofil 角接		个	80	TECE
10	TECEprofil 角固定件		个	4	TECE
11	TECEprofil 固定卡，用于M10螺杆连接		个	5	TECE
12	TECEprofil 固定卡，用于M8螺杆连接		个	5	TECE
13	洗手盆面板		件	1	多层板
14	马桶面板		件	1	多层板
15	TECE面板A		件	1	多层板
16	TECE面板B		件	1	多层板

进口可选工具（品质好，但供货周期长）
1	不锈钢管卡压工具（电动）	含DN15和DN20钳口	把	1	里奇
2	不锈钢管割管器	6-65mm	把	1	里奇
3	弯管器	φ22（外径）	把	1	里奇
4	牙模头	1/2"	个	2	里奇
5	牙模头	3/4"	个	2	里奇
6	手动套丝工具	1/2-1"	套	1	里奇
7	弯管器	φ16（外径）	把	1	德国罗森博格
8	割管器	6-35mm	把	1
9	塑料管剪刀	0-38mm	把	1
10	倒角器	6-35mm	个	1
11	德国进口修边刀连接器	小号连接器	个	1
12	手动套丝机	1/2-1"	套	1
13	高精度数显倾角仪	490-16-2	件	1	德国安度
14	数显万能角度尺	数显万能角度尺	把	1	Eee
15	水泵钳/水管钳	12寸	把	1	凯尼派克
（#）HDPE管材及管件（可选项）
序号	产品名称	型号	单位	数量	备注
1	HDPE管热熔焊接机	MINI160Y	件	1	瑞泰博
2	HDPE管	D110 5米/根	米	5	伟星PE80
3	HDPE管	D75 5米/根	米	5	伟星PE80
4	HDPE管	D50 5米/根	米	5	伟星PE80
5	HDPE90°弯头	D110	个	1	伟星
6	HDPE90°弯头	D50	个	3	伟星
7	HDPE顺水三通	D110	个	1	伟星
8	HDPE异径三通	11011075	个	1	伟星
9	HDPE异径斜三通	757550	个	3	伟星
10	HDPE 45°弯头	D50	个	2	伟星
11	HDPE管堵	D75	个	1	伟星
12	HDPE管堵	D110	个	1	伟星

序号	产品名称	规格型号	单位	数量	备注
1	多功能钳工台	1500750800（不锈钢桌面,双层）配有台虎钳和龙门钳	件	1
2	智能型移动工具车	带升降工具架	辆	1
3	多功能存储物料架	20006002000	件	1
4	工业塑料收纳盒	8格	件	2
5	工业塑料收纳盒	6格	件	1
6	工业塑料收纳盒	4格	件	1
7	工业塑料收纳盒	无格（37027085）	件	1
8	工业塑料收纳盒	6号（18012560）	件	1
9	工业塑料收纳盒	400250160	件	1
10	不锈钢管卡压工具	电动	把	1	玉环环沪
11	充电手枪钻	GSR12-2-Li	件	1	博世
12	铝塑管卡压工具	双卡压（B型模具）	把	1
13	铝塑管剪刀	快速剪刀35mm	把	1	大鲸
14	活络扳手	10寸	把	1	世达
15	超薄活络扳手	8寸	把	1	世达
16	管钳	10寸	把	1	世达
17	管钳	12寸	把	1	世达
18	十字螺丝刀	6×150	把	1	世达
19	一字螺丝刀	6×150	把	1	世达
20	十字螺丝刀	3×100	把	1	世达
21	一字螺丝刀	3×100	把	1	世达
22	内六角九件套		套	1	世达
23	大内六角扳手	12mm	个	1	世达
24	锯弓	手持	把	1	世达
25	锯条	24齿	条	5	世达
26	加长十字批头	2#(110mm)	组	1	世达
27	平板尺A	1.5m	把	1	世达
28	平板尺B	1m	把	1	世达
29	平板尺C	0.5m	把	1	世达
30	宽座直角尺	300mm	把	1	世达
31	锉刀	6寸	把	1	世达
32	橡胶锤	QHR-24	把	1	田岛
33	不锈钢管割管器	6-35mm	把	1	里奇
34	不锈钢倒角器	5-35mm	件	1	里奇
35	弯管器	φ16（外径）	把	1	美国里奇
36	弯管器	φ22（外径）	把	1	德国罗森博格
37	弯管器弹簧A	20管外用	条	1
38	弯管器弹簧B	16管外用	条	1
39	盒尺	5m	盒	1	田岛
