SBGXK-811C1电工电子综合实验设备

一、概述：

电工电子综合实验设备,电工电子综合实验台,电工电子实验平台,电工电子实验室设备、单片机实验室设备、电子工艺实训室设备、主要承担电子类各专业本科生专业基础实验以及本科生实习实践等教学任务。同时还承担全校相关非电专业的本科生基础电子线路实验教学任务。电工电子实验室高性能实验装置、单片机实验箱、PLC实验室实验设备、DSPS实验箱。为学生开设有《电路》、《电工学》、《模拟电子技术》、《数字电子技术》、《单片机原理及应用》、《电气控制技术》、《电子系统设计》、《DSP原理及应用》、《数字信号处理》等课程的实验。

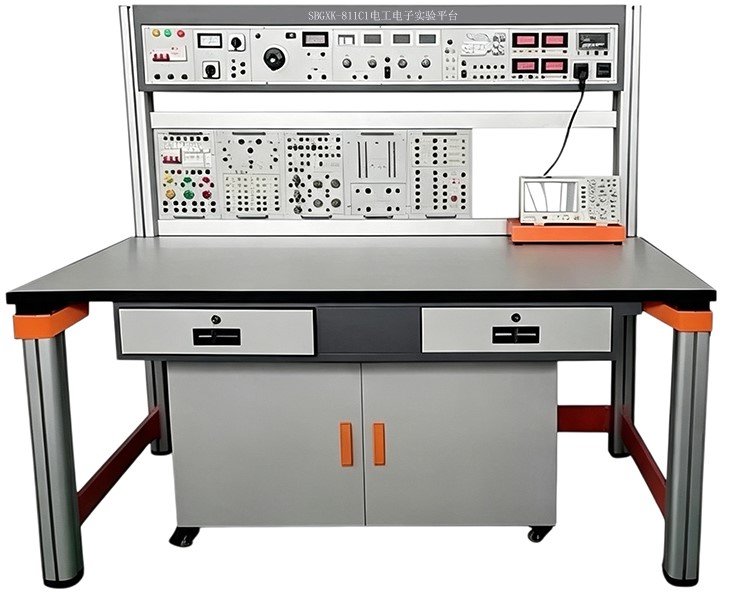

图片仅供参考,以实物为准

二、特点：

1、综合性强：综合了目前国内各类学校电工类基础课程的全部实验内容。

2、实验的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实验项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实验屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实验连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600mm×700mm×1500mm

四、实验装置基本配置及功能

装置由主机箱、实验桌、实验屏、实验挂箱、移动矮柜、示波器架、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构，实验挂箱、各实验模块可根据实验需求自由组合放置。

（一）主机箱

主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实验挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实验器件等。

具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实验台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供～220V插座2只，为外部仪器提供工作电源。

2、日光灯引线端口。

3、配备实验用220V/30W日光灯管及支架一套：220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实验状况观察。

4、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，+24V、±12V具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

6、智能测量仪表：

6.1、智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6.2、智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6.3、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6.4、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

6.5、功率、功率因数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（二）实验挂箱及配件

1、DGJ-10 电路基础实验（一）

完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实验；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实验。

2、DGJ-11 电路基础实验（二）

提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实验。

3、DGJ-12 交流电路实验（一）

提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实验、RLC串联交流电路实验、RLC并联交流电路实验以及电感、电容元件在直流电路和交流电路中的特性实验。

4、DGJ-14电路基础实验（三）

仪表量程扩展实验（电流表、电压表量程的扩展）。

5、DGJ-18 铁芯变压器、互感/电度表实验

铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡九个，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便，

6、电子技术实验（一）

提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管、二极管、稳压块、电阻、单结晶体管、蜂鸣器、电容等。

7、电子技术实验（二）

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（8P、14P、16P、28P、40P若干只）。实验箱还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实验板。可采用固定线路或分立元件灵活组合进行实验。

8、实验连接线

根据不同实验项目的特点，配备两种不同规格的实验连接线，强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软件目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

（四）实验桌

实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

★要求实验桌正面装配与桌面自成一体的保护挡板，要求挡板由内部模具成型的高强度铝合金和注塑成型的PVC外套组成，要求挡板具有防实验用品滑落、防尘、耐腐蚀特性，确保实验安全与设备保护。挡板拆卸、安装方便，便于日常维护与清洁。

（三）储存柜：配备储存柜，存放实验模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

（四）学生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；

4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。

序号	名称	每台数量	单位	备注
1	主机箱	1	套
2	实验桌	1	张	含实验屏
4	储存柜	1	个
5	示波器架	1	个
6	学生凳	2	张
7	电工器材配备	1	套	见表一
8	电子技术实验（一）	1	套
9	电子技术实验（二）	1	套

序号	名称	单位	数量		备注
1	电工实验挂箱	块	1	挂箱一	DGJ-10 电路基础实验（一）
2				挂箱二	DGJ-11 电路基础实验（二）
				挂箱三	DGJ-12/18 交流电路实验（一）
				挂箱四	DGJ-14 电路基础实验（三）
3	实验说明书	套	1	指导学生实验
4	导线	条	20	安全插头线：红色6，绿色6，黄色6，黑色2
4	导线	条	20	手枪式叠插线：红色6，绿色6，黄色6，黑色2
