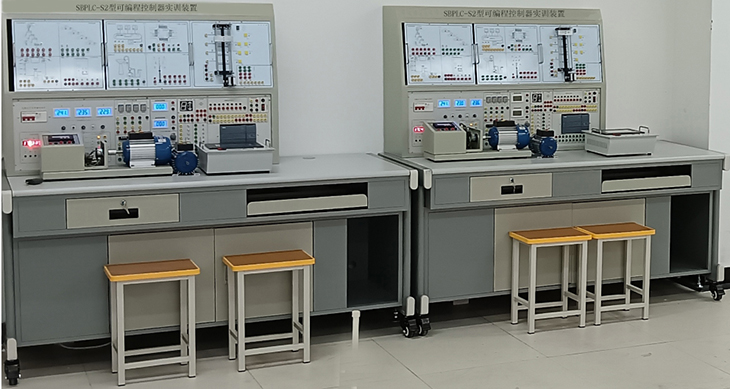

SBPLC-S2型可编程控制器实训装置（西门子）

可编程控制器实训装置（西门子）由控制屏、实验桌组成，集可编程逻辑控制器、仿真教学软件、模拟控制实验板、实物等于一体。在可编程控制器实训装置上，可直观地进行 PLC 基本指令练习、多个 PLC 实际应用模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。装置配备主机采用德国西门子 S7-1214C 型可编程控制器。设有电压型和电流型漏电保护，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护作用。

一、概述

可编程控制器实训装置（西门子）网络型可编程控制器综合实训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

可编程控制器实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、可编程控制器综合实训装置特点

1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子S7-1200系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．采用西门子MM440变频器，功能广泛，动态响应高，驱动性能高。

5. 采用工业及7寸触摸屏，兼容性强，画面编辑功能强，图库丰富，满足日常教学需求和工业控制要求。

6、多种通信方式：通过以太网总线，将实训装置（从站）PLC和主站PLC进行以太网主从通信。PLC与触摸屏实现S7通信，触摸屏画面可实时监控PLC系统运行状态和控制PLC系统。

三、可编程控制器综合实训技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、可编程控制器综合实训的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

4、主机实训组件

配置西门子S7-1200（CPU1214c）系列 PLC主机，集成数字量I/O（14DI/10DO），

5.变频器组件

配置西门子V20变频器，响应速度快，性能优越。

（二）实训挂箱

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
4	SX8	机械手控制/自控成型机	通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
5	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
6	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
7	BP1	变频器实训组件：配置西门子V20变频器	初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器调速技术及PLC综合控制技术。
8	WK1	典型电动机控制实操单元：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。	掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
9	WK2	网孔板	学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

（四）三相鼠笼异步电机：交流380V/△

（五）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

名称	型号	数量	单位	备注
实验屏		1	台
电源控制屏		1	台	钢制喷塑
实验桌		1	张	铝木结构
学生凳		2	张
PLC主机	CPU1214C	1	台
数字量模块	Sm1223	1	台
通讯电缆	网线	2	条
通讯电缆	触摸屏通讯线	1	条
实验挂箱	抢答器/音乐喷泉	1	块
	装配流水线/十字路口交通灯	1	块
	自动送料装车/四节传送带	1	块
	机械手控制/自控成型机	1	块
	四层电梯	1	块
	步进电机/直线运动	1	块
	变频器实训挂箱（v20）0.37KW	1	块
软件	演示板原程序及西门子编程软件	1	套
软件	触摸屏编程软件	1	套
说明书	实验指导	1	册
连接线	实验连接线50cm自锁线	50	条
	15cm自锁线	10	条
	系统排线	1	条
