SB-13型机械设计基础陈列柜
机械设计陈列柜根据全国技工学校机械类通用教材设计开发的《机械设计基础》示教陈列柜是一套电化教学设备。本陈列柜共分十三个柜和一个电脑控制台，声控同步演示，采用单独驱动由电脑或电子设备控制运转严演示，可由DVD控制顺序自动运行讲解，又能根据教材、教学需要而遥控任意选择还是单独演示。模型材料采用进口有机板制造，板面附有高级写真作必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。
控制软件：采用硕博陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标和遥控器控制。

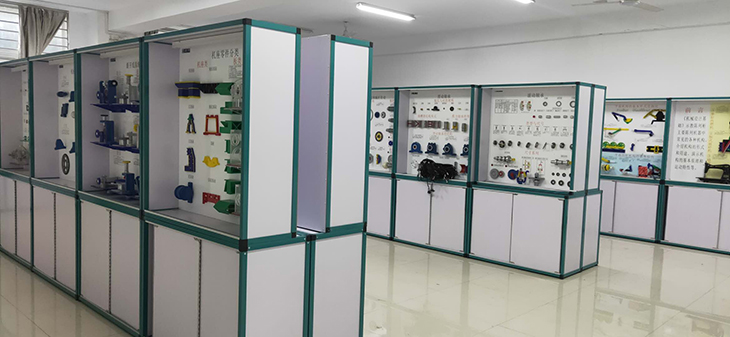

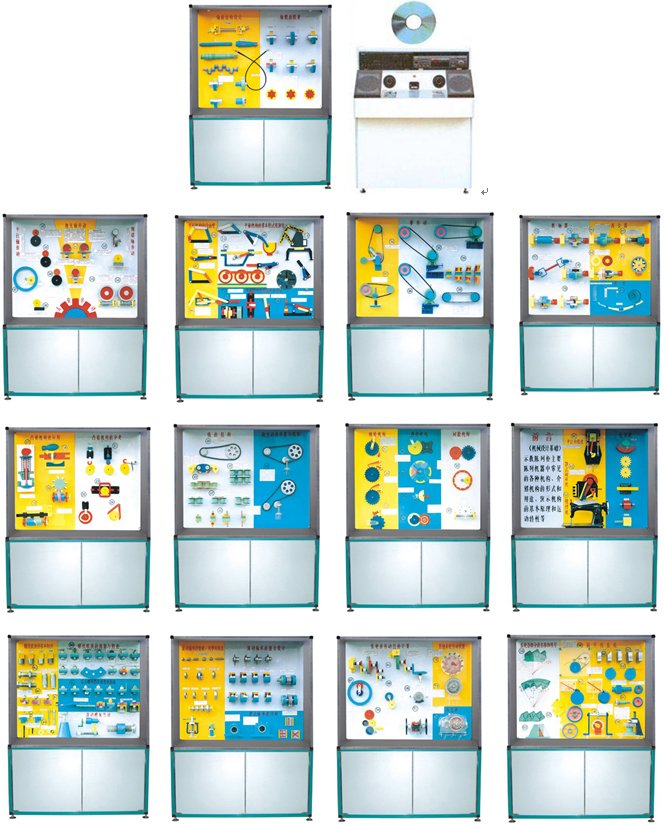

陈列柜尺寸：1200×400×17800mm《机械设计基础》示教陈列柜，各柜内容如下：
|
序号和名称 |
柜内模型内容 |
|
主控台 |
微电脑控制系统、DVD、功放、电源控制面板 |
|
第1柜 机器的组成及特征 |
单缸内燃机、颚式破碎机、缝纫机、运动副(5件) |
|
第2柜 平面连杆机构 |
五杆铰链机构、曲柄滑块机构、铰链四杆机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、曲柄摇块机构双转块机构、有急回特性的机构 |
|
第3柜 凸轮机构 |
内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、力锁合凸轮(靠重力、弹簧力)、形锁合凸轮(沟槽凸轮、等宽凸轮、兴轭凸轮) |
|
第4柜 间歇运动机构 |
矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构 |
|
第5柜 带传动 |
同步带、张紧轮装置a、张紧轮装置b、带的定期张紧装置(摆架式)、带的自动张紧装置、V带轮的结构(4件) |
|
第6柜 链传动 |
链传动、齿形链、双排滚子链、滚子链、滚子链接头型式、链轮结构、链传动的张紧 |
|
第7柜 齿轮的传动 |
外啮合直齿圆柱齿轮传动、内啮合直齿圆柱齿轮传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动 |
|
第8柜 齿轮的基本性质 |
齿轮各部分名称和符号、斜齿条的压力角、渐开线的形成、轮齿折断、、齿面点蚀、齿面磨损、渐开线曲面形成、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮 |
|
第9柜 齿轮系 |
定轴齿轮系、平面行星齿轮系 、空间行星齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、 |
|
第10柜 其它常用零件、部件 |
套筒联轴器、凸缘联轴器、齿轮联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、板弹簧 |
|
第11柜 螺纹联接和螺旋传动 |
螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、、(螺柱、螺钉、紧钉螺钉、六角螺钉、六角螺母、圆螺母、垫圈)、弹簧垫圈、承受横向载荷的减速装置、用减载销、用减载套筒、用减载键、 柔性螺栓、螺母下装弹性元件、金属垫片和密封环密封、螺旋千斤顶、机床刀架进给机构 |
|
第12柜 轴和轴毂联接 |
传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、弹性挡圈固定、紧定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接 |
|
第13柜 轴承 |
滚动体的种类、调心球轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟、弹簧垫圈、对顶螺母、尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母止动垫片、冲点法防松、粘合法防松、永久防松、串联防松、受横向载荷的螺栓组联接。 |
