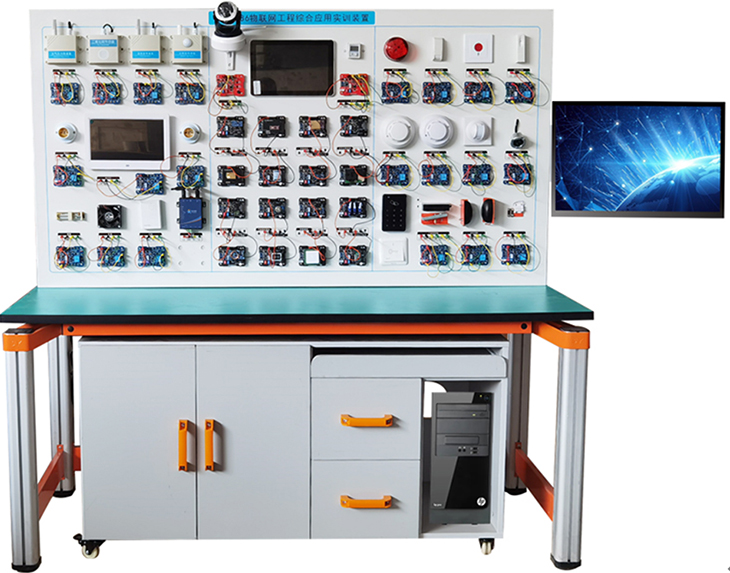

SBWL-988A型物联网综合实训平台
一、物联网综合实训设备简介：
物联网综合实训平台定位于高校物联网应用专业和物联网实训室建设，采用模块化的设计模式，可以根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术，具有智能家居、智能货架、温室大棚等物联网应用系统。
二、物联网综合实训平台系统特点：
1、装置由嵌入式系统、无线传感网系统、感知系统、被控系统和能用于布线的网架等组成。
2、具有多种有线、无线通信方式。
3、能利用系统实现网络布线、强弱电设备安装、有线和无线通信、嵌入式操作系统安装、应用程序开发与安装等实训项目。
4、多个物理量、化学量的感知系统。
5、多个开关量、其他控制方式的被控对象。
6、具有多种有线、无线通信方式。
7．系统具有漏电保护和过载保护。
三、物联网综合实训平台系统功能：
1、操作台采用侧板与底板设计，为学生提供方便操作环境。对于操作台上的所有元器件，均提供便利的接插口，便于操作。
2、模块化的产品：ZigBee、RJ45网络、WiFi、RFID等系列产品
3、基础控制区：结合多种模块，实现温度、湿度、光照度、气体等多种传感数据采集与控制实验
4、提供智能家居模拟应用物联网实验室物联网实训室
5、提供温室大棚模拟应用
6、提供智能货架（图书馆）管理，对模块产品进行管理
7、提供源代码程序，和开发案例
四、硬件资源:
1、规格尺寸：1600mm×800mm×1800mm
2、产品模块
2.1、igBee套件：包含协调器、路由器、参考
节点、定位节点、传感控制节点
2.2、WiFi套件
2.3、RFID读写器与标签：低频、高频、超高频
3、基础控制区：
3.1提供多种传感器输入模块：温湿度传感器、光敏传感器、干簧管/紧急按键、烟雾探测传感器、人体感应传感器等；
2.2、提供多种输出控制设备：直流电机、步进电机、LED灯模块、数码管模块、继电器输出等；3.3、提供多种接插座与接插线缆
4、智能家居模拟应用区：提供ZigBee套件和GPRSModem，结合多种传感器和输出控制设备，实现对家居环境监测、家电控制、安防监测，以及远程监控等。
5、温室大棚模拟应用区：通过ZigBee套件，监测土壤温度和水分，空气温度、湿度、光照强度、CO2浓度等来获得作物生长的最佳条件，通过自动调节温室环境、土壤环境，实现温室集约化、网络化远程管理。
6、智能货架区：利用RFID技术，通过软件对产品模块进行管理
7、PC机套件：19寸LCD显示器、主机、键盘、鼠标，PCI转多串口卡
8、电源及配件：提供5V、9V、12V等电源接口，以及电源适配线缆。
9、串口及配件：通用串行接口扩展到桌面，以方便模块与PC通信，提供串口线缆
五、基础控制区：
1、功能描述：物联网实训操作台基础控制区，集成了多种传感器和输出控制设备，主要包含空气温湿度采集、光照度采集、入侵探测、烟雾探测、干簧门磁等传感器、求助按键，以及直流电机、步进电机、数码管显示、LED灯、继电器输出控制设备等，学生利用ZigBee协调器、路由器、传感控制节点板，WiFi和蓝牙传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。
2、实训内容：
2.1传感控制应用实训：
⑴读取温度传感器采集数据实验：控制蜂鸣器实验。
⑵读取湿度传感器采集数据实验：控制LED实验。
⑶读取光照度传感器采集数据实验：控制直流电机和步进电机实验。
2.2、智能家居模拟应用区，提供ZigBee套件、结合多种传感器和输出控制设备，实现对家居环境监测、家电控制、安防监测，以及远程监控等。
⑴读取加速度传感器数据实验：控制干簧管，与蜂鸣器报警结合实验。
⑵读取烟雾探测传感器采集数据实验：实现紧急求助报警功能，按钮与蜂鸣器结合。
⑶控制数码管实验
2.3、RFID高频读写实验：RFID高频读写实验。
2.4无线综合应用实训：
⑴ZigBee多种组网实训：ZigBee传感采集控制综合实训。
⑵WiFi综合实训：RFID综合实训。
六、智能家居模拟应用：
1、功能描述：
物联网智能家居模拟应用系统，实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能。通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能。同时，也可以利用GPRS进行短信控制与报警等.
2、实训内容：
2.1监测家居环境温度和湿度，并自动打开空调风扇等设备。
2.2监测家居环境光照度，并自动实现灯光照明设备的开启与关闭。
2.3进行烟雾和燃气探测，当发生异常情况时，可通过声音或手机短信等多种方式报警。
2.4当按下紧急求助按钮时，启动报警。
2.5当检测有人入侵时，或门窗被撬时，启动报警，同时开启网络摄像头捕捉视频图像，可在远和通过手机和电脑进行查看。
2.6通过智能家居演示系统软件实现数据采集和控制。
2.7通过无线网络，实现家居环境的远程监测与控制。
七、温室大棚模拟应用：
1、功能描述：
采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温度和水分等，来获得作物生长的最佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。
利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制。
也可以通过Internet网络、手机短信远程监测环境信息和设备运行状态等。
2、实训内容：
2.1监测温室空气的温度和湿度，并自动开启加温或风机/换气设备
2.2监测温室光照度，当光照度不够时，自动开启补光设备
2.3监测土壤温度和水分，当土壤缺少水分时，自动开闸放水
2.4网络化的视频监控，实现对生产环境的图像监控以及生长图像的实时采集，便于远程诊指导。
2.5当温室环境发生异常情况时，可通过声音或手机短信等多种方式报警
2.6通过温室大棚演示系统软件实现数据采集和控制
2.7通过无线网络，实现温室环境的远程监测与控制。
八、智能货架：
1、功能描述：
物联网实训操作台包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，货架内嵌的平板天线采用水平方式放置，平放于每层货架的底部，每层货架放置一组数码管输出，用于显示当前该层货架商品的数量。
将基础实验中使用的每个设备当作货品，在其底部贴上电子标签（写入货品信息），平放于货架的天线上，保证能够读取到货品信息。使用时要领用和归还。
2、硬件设备：
物联网实验室物联网实训室每层货架并列摆放四个平板天线，每个货架有四层，共需要内嵌8个平板天线。每个货架配置一个高频读写器以及一台多路器，读写器信号分配到多路器上，再连接到8个平板天线上。智能货架主要设备具体如下：
1个RFID高频读写器（货架专用）、1个天线多路器、8个平板天线（货架专用）、4组2位数码管输出显示
3、货架货品
3.1、ZigBee设备：协调器、路由器、传感控制节点、定位节点。
3.2、无线设备：GPRS传感控制节点、WiFi传感控制节点、蓝牙传感控制节点。
3.3、RFID设备：RFID低频读写器、RFID高频读写器、RFID超高频读写器。
4、软件功能：
4.1、货品RFID标签：为每个货品写入RFID标签信息：货品编号、名称、位置等
4.2、货品上架管理：当货品上架时，将自动更新该层货架数码管数量显示
4.3、货品领用管理：实验前必须要求学生领用设备，否则将会报警，货品数量也会自动更新
4.4、货品归还管理：当完成实验后，学生要归还设备。
*九、自动化创新物联网应用云平台模块：（投标现场提供视频演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1、数据云系统上传
2、手机app数据查询
3、历史数据查询
4、数据分析统计
5、短信报警
6、微信报警
7、微信反向控制8、二次开发。
*十、物联网自动化应用软件：
1、数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2、控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3、历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4、设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
4.1终端包含：
（1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码；
（2）联网设置界面：设置现场数据连接云平台后台数据库管理
