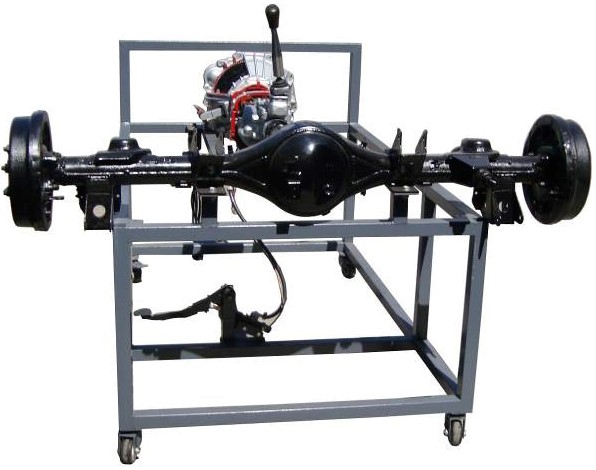

猛士2050汽车动力传动系统实训台

猛士2050汽车动力传动系统实训台

一.产品简介

猛士2050汽车动力传动实训系统以原厂汽车传动系统为基础,电动机驱动为动力源,可对手动变速器进行换档与动力传动运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车动力传动系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车传动系统理论和维修实训的实训教学需要。

本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二.主要用途

1.适用于各类型院校及培训机构对汽车动力传动系统理论和维修实训的实训教学需要。

2.适用于各类型院校及培训机构对汽车动力传动系统模块各单元教学需要。

3.适用于模块化教学模式的教学需要。

4.适用于汽车职业技能鉴定考核的需要。

5.适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

三.结构组成

原车解剖的手动变速器总成、及挂档机构附件、左右传动轴及前制动盘机构、电动机、移动台架等、台架操作说明书、实验指导书等附件。

四.功能特点

1.变速器等动力传动系统机械剖面采用不同颜色的油漆进行喷涂。

2.可调转速的电机带动变速器输入轴运转,真实演示不同档位下机械运动的动力传动系统的传递过程。

3.设备可简易实现动力传动系统保养与维护操作。

4.实训台底座部分采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。

五.外形与颜色

设备外形:1500mm X 600mm X 1250mm(长XX高)

设备颜色:7032(用户可选择各种颜色)

六.制造工艺

1.设备底座架

1.1钢性结构焊接

1.2方管:40*40*2.0mm

1.3表面采用亚光灰喷塑工艺,厚度0.3mm.

2.万向脚轮

4.1前二只万向带锁止功能脚轮

4.2后二只万向脚轮

4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。

4.4脚轮:60mm×50mm(直径×宽度)

4.5脚轮支撑:1.0T

七.技术指标

1.电源:220V

2.工作温度:-40℃+50℃

3.主机:原车装置

4.电动机:220V/250W 15/

5.漏电保护开关:DZ47LE-32
