智能串行四层单梯透明仿真教学电梯,电梯技术实训装置

SBDT-ZNM智能串行四层单梯透明仿真教学电梯



(NICE 3000new)

智能串行四层单梯透明仿真教学电梯为了配合各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计出了DT系列透明仿真教学电梯。

我公司的DT系列透明电梯是根据最常见的升降式电梯结构,采用钢管焊接一体而成,表面经过磷化喷塑处理、具有良好的结构刚性。为了便于教学,电梯主要机构部件均采用透明有机材料制成 (包括:限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架……)为了使电梯运行控制更加精密可靠逼真,设计了与实际电梯比例缩小的铝合金轿厢对重导轨、及轿门门机导轨、层门导轨。

本公司设计的透明限速器,能调整到电梯模型实现限速器触发安全钳制动所需要的速度,真实演示电梯安全运行保护功能(电梯模型轿厢运行速度低于实际电梯的速度20-30倍)。由于实际电梯无法实现在故障状态下的超速运行,因此永远无法真实演示限速器触发安全钳制动的安全运行保护功能,让学生观察了解安全运行保护机电联合控制的过程。

电梯的电气控制系统采用NICE 3000new 一体机控制,其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能,性能可靠、运行平稳、操作简单、能耗低,特别适合于教学。

此外,透明仿真教学电梯的软硬件均采用开放式结构,因此,院校也可以利用此套装置进行二次开发研究。如:1.群控电梯(统一调度多台集中并列的电梯);2 . 并联控制电梯(2-3台电梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮);3 . 集选控制电梯;4. 信号控制电梯。

采用变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式,对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。

采用此套设备进行配套教学,使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识,易于加深对电梯相关知识的了解、掌握。此外,通过LED操作面板MDKE进行现场实际操作调试,对学生学习、了解和掌握NICE系统及其应用。

一、电梯的基本结构:

1.电梯机房部分:曳引减速机、曳引电动机、制动器、曳引轮、限速器、旋转编码器。

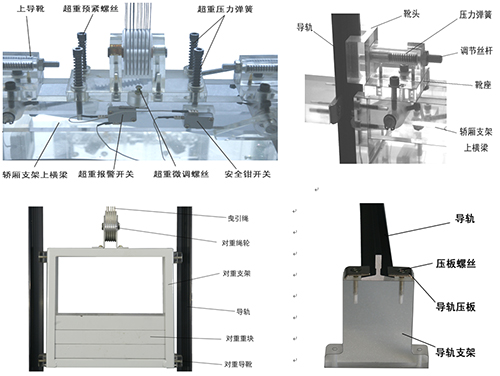

2.电梯井道部分:导轨、对重机构、轿厢(门机机构、安全钳、导靴、照明灯、风扇)、层门、楼层召唤指示控制器、曳引绳、导向轮、上()强慢开关、上()限位开关、上()极限开关、随行电缆、轿厢控制器、缓冲器。

3.电梯电气控制部分:默纳克3000new、轿内指令板、轿顶板、内(外)呼显示板、电阻、电源空气开关(漏电脱扣器)、DC12V驱动电源、DC24V驱动电源、接线端口电路板、到站钟、变压器、接触器、继电器、弱电接线端、强电接线端。

二、主要技术参数

外形尺寸:长×宽×高=900×600×2280 mm

净重量:135kg

载重量:5kg

输入电压:220V

输入频率:50Hz

额定电流:2.5A

功 率:0.4KW

曳引机减速比:1:15

模数:1.5(蜗轮减速器)

曳引电动机型号:YS-5634W

电压:3*220V

功率:0.18KW

转速:1400 rpm

控制方式: NICE 3000new

调速方式:交流变频调速

电梯平层机构:旋转编码器、平层感应器

结构形式:四层四站

三、电梯的基本功能

A.自动开门

B.自动关门

C.手动开门、关门

D.自动平层

E.外呼梯信号响应

F.内呼梯信号响应

G.安全触板保护

H.层门联锁保护

I.检修/运行工作状态

J.慢上、慢下

K.直驶

L.电梯急停

M.照明、风扇

四、电梯的功能

a.超速安全保护系统

b.轿厢、对重用弹簧缓冲装置

c.门安全触板保护装置

d.上、下限位开关

e.厅门自动闭合装置

f.层门连锁开关

g.终端极限开关安全保护系统

h.电梯的消防功能

i.司机功能

j.锁梯功能

k.超满载功能

l.测试运行功能

m.分时分层服务功能

五、选配功能

1.防捣乱功能

2.双轿内控制板功能

3.VIP运行功能

4.UCMP功能

5.UPS后备电源方案

6.并联方案(需要2台电梯)

7.贯通门功能

8.群控方案(需要2台电梯)

六、电梯配置清单

序号



单位

数量



1

电梯井道

1



2

曳引机:含电动机 1只、减速机 1只、抱闸   1套、

联轴器   1套、曳引轮 1只、导向轮 1

1

安装在电梯架顶部

3

限速器

1

安装在电梯架顶部

4

旋转编码器(含联轴器)

1

安装在电梯架顶部

5

导轨

4

安装在井道上

6

对重装置(含重块 3)

1

安装在井道中

7

纲丝索

5

安装在井道中

8

轿厢:12V风扇 1只、220V照明灯 1只、门机装置 1套、安全钳   2对、导靴4套、超载装置 1个、上(下)平层感应器  2个、配重  1

1

安装在井道中

9

随行电缆

1

安装在井道中

10

隔磁板

4

安装在井道中

11

上(下)强慢开关

2

安装在井道上、下部

12

上(下)限位开关

2

安装在井道上、下部

13

上(下)极限开关

2

安装在井道上、下部

14

弹簧缓冲器

2

安装在电梯底坑中

15

限速器钢索张紧装置(含支架 1个、断绳保护开关 1只)

1

安装在电梯底坑中

16

轿厢内操纵盒

1

安装在电梯底座上

17

楼层召唤盒

4

安装在各楼层底座上

18

楼层显示屏

5

安装在各楼层及底座上

19

层门机构

4

安装在各楼层外部

20

轿厢指令板

1

安装在电梯底座上

21

电阻

1

安装在电气控制板上

22

默纳克3000new

1

安装在电气控制板上

23

接线端口电路板

3

安装在电气控制板上

24

继电器(24V 3只、220V 1

4

安装在电气控制板上

25

弱点接线端

6

安装在电气控制板上

26

轿顶板

1

安装在电气控制板上

27

到站钟铃

2

安装在电气控制板上

28

DC 12V电源

1

安装在电气控制板上

29

DC 24V电源

1

安装在电气控制板上

30

漏电脱扣器(空气开关)(2P 2只、1P 2只)

4

安装在电气控制板上

31

交流接触器(线圈电压110V



2

安装在电气控制板上

32

强电接线端

1

安装在电气控制板上

33

《透明仿真教学电梯产品说明书》 1本;

默纳克3000new 用户手册  1本;默纳克手持器  1个;

内六角扳手(M3-M61套; 活扳手150mm  1只;

十字螺丝刀Φ3×75、 Φ6×100 1

一字螺丝刀Φ3×75、 Φ6×100 1

6# 轴用挡圈钳 1只;尖嘴钳 1只; 502胶水1瓶; 毛巾1条; 微动开关4只; 常用螺钉若干;

1

工具包内
