SBGYD-QC新能源汽车电工电子及电机驱动技术实训装置
（本实训台需要用数字双踪示波器，请自购）

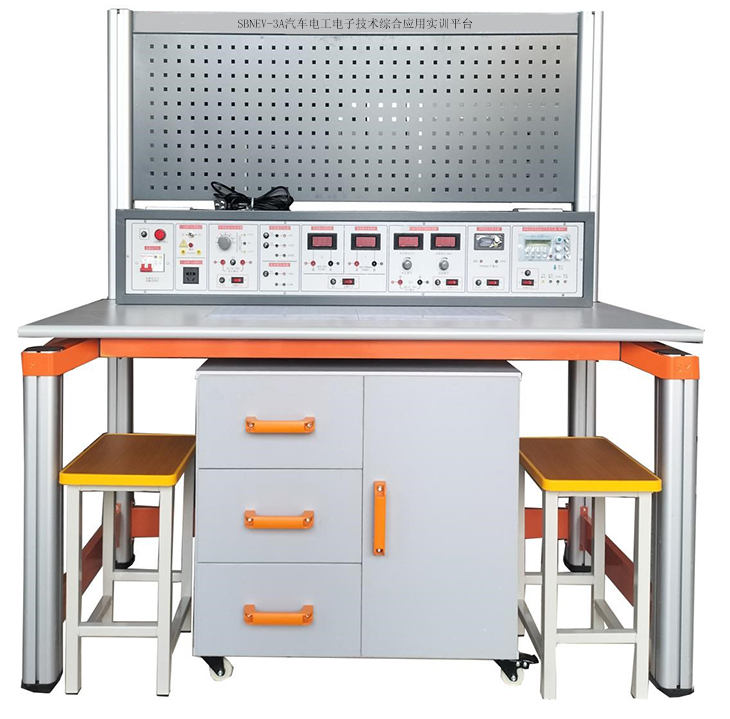

（电工电子实训考核装置参考图片，具体以实物配置为准）

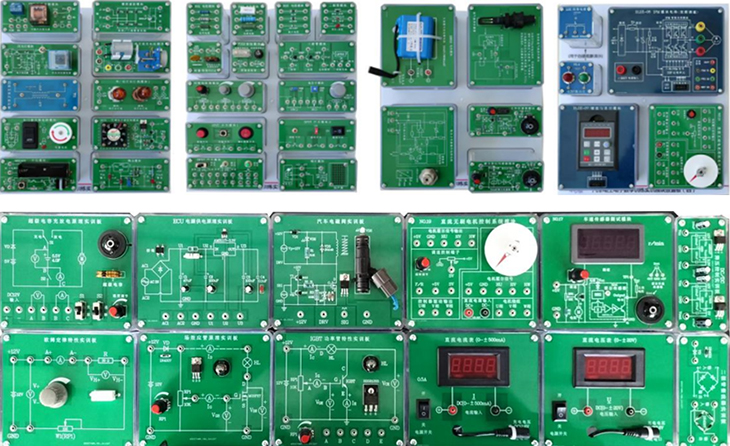

（电子元件模块示例图，共9块板，140多只透明有机塑料封闭元件盒）
（部分透明有机塑料封闭元件盒正反面图 ）
一、概述
新能源汽车电工电子及电机驱动技术实训装置根据实际生产和相关岗位职业技能要求研制而成，可完成新能源汽车中模拟电子技术实训、数字电子技术实训、综合应用实训项目，也可完成新能源汽车电力电子变流技术，新能源汽车电机驱动技术的相关实训。本实验台适用于汽车类、电子类、轨道交通类、机电类的教学与实训、，能为学生提供了一个综合应用、创新实训的平台。
二、装置特点
1.提供100多种实训模块，各模块的接口均已引至板上的专用插座，通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路，完成不同的实训项目；
2.电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；
3.学生可设计、搭接、调试、验证新的电子电路，培养创新意识和能力。
4.提供多种新能源汽车电力电子变流技术组件，电机驱动技术组件，实用性强。
三、技术性能
1.输入电源：单相三相交流电源220VAC±10%，具有触电及过载保护功能，确保人身安全。
2.工作环境：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600×710×1800mm
4.装置容量：≤1KVA
5.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。设备绝缘电阻≥20MΩ，抗电强度在AC1.5KV、10mA、1min无击穿无飞弧、接地电阻≤4Ω。
四、基本配置及功能
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一) 实训台
采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。
(二)活动柜（1个）
活动柜设有3个带拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。
(三)电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1. 交流电源
(1) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。
2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、功能，同时还提供带中心抽头双17V交流电源。
2. 直流电源
(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有数显输出指示。
(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3. 测量仪表
1）数字直流电流表（AX4模块单元）:测量范围：0～2000mA
2）数字直流电压表:测量范围：0～30V，输入阻抗：47K?/V
3）指针式直流微安表: 测量范围：±100μA, 测量精度：2.0级
4）数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47K?/V
5））MF47指针式万用表
① 直流电流： 0~5A，精 度:
2.5%
② 直流电压: 0~2500V，灵 敏 度: 20kΩ/V，精 度:
0-1000V 2.5% 2500V 5%
③ 交流电压: 0~2500V，灵 敏 度: 4kΩ/V，精 度: 5% 频率范围 45 -5kHz
④ 晶体管直流放大倍数: 0 ~ 300hFE
⑤ 音频电平: -10 ~ +22dB电阻：X1...X10kΩ
6）胜利牌数字万用表（VC890D）
直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
交流电压量程：20V/200V/750V，精度±(0.8%+5)
直流电流：20mA/200mA /20A，精度±(1.5%+3)
交流电流：200mA /20A，精度±(1.5%+5)
电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
四)实训挂件
1) 三相异步电机变频调速控制系统
提供日本三菱FR-D720-0.4KW-CHR变频器一只，设有BOP操作面板及外围接口。
2）永磁直流无刷电机及控制系统
提供直流无刷电机一台及数字控制系统一个，能够实现电机正、反转控制及调速等功能，可在线对参数进行修改。
3）开关磁阻电动机及控制系统
控制器采用专用控制芯片，针对四相8/6极结构开关磁阻电机而设计开发的控制系统。它采用先进的DSP技术控制单元、功率驱动单元、电压、电流及转速显示单元、键盘单元、系统过压、过流、欠压保护单元等组成。（提供开关磁阻电机一台）。
4）三相永磁同步交流电机控制系统
提供三相永磁同步电机及驱动控制系统1套
5）SPWM单相交直流变频原理
根据普通高等教育"九五"国家级重点教材王兆安，黄俊主编的《电力电子技术》（第四版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目：
1）SPWM波形成的过程；
2）交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响；
3）IGBT管专用集成驱动芯片的工作特性。
6）功率器件驱动电路实验
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
1）电源：为驱动电路提供电源，包括±5V、+20V、±15V直流电源。
2）驱动电路：包括MOSFET、IGBT、的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比；频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz～10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1KHz；占空比均能从0%调至100%。
7）半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路，主电路的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。
8）直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第五版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
（五） 配套教学数字资源
1.电工作业培训教学软件（ 用电安全与触电急救仿真教学软件）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实训单元，72个实训项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
2. 电机与变压器仿真教学软件
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1
号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。
3. 提供正版维修电工技能鉴定仿真软件
模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提 示进行相关操作；具有与设备一致的实训项目和实物元件介绍；具有实训目的的描述、实训器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。
软件中的项目内容都和实训设备相关，学生在去实训室之前，就可以对实操项目在理论和感观上有个初步的认识。
4.电子技能虚拟实训室软件
采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机焊接实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
（六）提供常用电工工具1套，详见清单列表。
五、本设备可以完成的实训项目
汽车模拟电子技术综合应用、创新实训项目目录
项目一
常用二极管的性能测试及应用
项目二
双极晶体管及场效管输出特性的测定
项目三
单管放大电路的研究
项目四
两极放大电路及负反馈放大电路的研究
项目五
助听器电路的调试（电子产品线路）（综合应用）
项目六
恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七
三极管放大电路故障排除
项目八
整流、滤波及稳压电路的研究
项目九
直流稳压正、负电源电路的研究
项目十
典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一
OTL功率放大电路的故障排除
项目十二
LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三
运算放大器基本运算电路
项目十四
对由运放器组成的积分运算电路、微分运算电路
项目十五
对由运放器组成的电压比较器传输特性的研究
项目十六
气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七
方波、三角波和锯齿波发生器电路的研究与测试
项目十八
三角波、方波及正弦波发生器的制作竞赛
项目十九
RC（文式桥式）正弦波振荡器和制作与调试
项目二十
电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二
直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三
恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
汽车数字电子技术综合应用、创新实训项目目录
（一）、基础实训项目
项目一
基本逻辑门电路功能测试
项目二
优先编码器功能测试
项目三
二进制译码器和数据选择器功能测试
项目四
全加器和超前进位全加器功能测试
项目五
数值比较器功能测试
项目六
七段码锁存/译码/驱动器功能测试
项目七
各类触发器功能测试
项目八
双向移位寄存器功能测试
项目九
二一五一十进制计数器功能测试
项目十
二位十进制计数/译码/驱动/显示电路
项目十一
可逆十进制计数电路功能测试
项目十二
N进制计数电路功能测试
项目十三
555定时器基本应用电路
项目十四
微分型单稳态触发器
项目十五
集成单稳态触发器及其应用
项目十六
集成施密特触发器及其应用
（二）、综合应用实训项目
项目十七
声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八
8线数据传输电路（电子产品线路）（综合应用）
项目十九
4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十
秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一
救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二
D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三
数控变频三角波-方波发生器
项目二十四
移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五
8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六
触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七
数字钟电路（电子产品线路）（综合应用）
项目二十八
二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九
交通灯控制电路（电子产品线路）（综合应用）
项目三十
升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一
光电转换加/减计数电路（电子产品线路）（综合应用）
（三）、电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM
控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
（四）新能源汽车电力电子变流技术及电机驱动技术实训
项目一 新能源汽车电力电子器件（IGBT，MOSFET）的认识与特性实验
项目二 新能源汽车电力电子器件（IGBT，MOSFET）的驱动与保护
项目三 半桥型开关稳压电源的性能研究
项目四 IGBT直流斩波电路（DC-DC）的性能研究
项目五
新能源汽车交流电机SPWM交直交变频调速原理
项目六
新能源汽车直流电机DC/DC调速原理
项目七
三相异步电机变频调速实训
项目八 永磁无刷电动机控制电路调试与运行
项目九 开关磁阻电动机及控制电路调试与运行
六、新能源汽车电工电子及电机驱动技术实训设备的配置
|
序号
|
产品名称
|
型号规格
|
数量
|
单位
|
备注
|
|
1
|
汽车电工电子实训桌
|
带万向轮灵活移动1600*710*1800mm
|
1
|
张
|
铝合金框架
|
|
2
|
汽车电工电子电源台
|
装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器，可调的直流电源0～24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3～24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座
|
1
|
台
|
铁质
|
|
3
|
工具
|
|
1
|
套
|
见表一
|
|
4
|
电工电子创新模块
|
配有9块放置板
|
1
|
套
|
见表二
|
|
5
|
实验连接线
|
|
1
|
套
|
|
|
6
|
学生凳
|
钢质四脚方凳
|
2
|
个
|
|
|
7
|
万用表
|
指针MF47和数字胜利VC890D
|
2
|
个
|
每样1只
|
|
8
|
配套实训指导书
|
|
1
|
套
|
|
|
9
|
软件
|
数字教学资源软件
|
1
|
套
|
|
|
10
|
三相异步电机变频调速控制系统
|
提供三相异步电机及变频器
|
1
|
套
|
|
|
11
|
直流永磁无刷电机及控制系统
|
提供直流永磁无刷电机及控制系统
|
1
|
套
|
|
|
12
|
开关磁阻电动机及控制系统
|
提供开关磁阻电机一台及控制系统1套
|
1
|
套
|
|
|
13
|
SPWM单相交直流变频原理
|
提供SPWM单相交直流变频原理
|
1
|
套
|
|
|
14
|
功率器件驱动电路实验
|
提供汽车电力电子器件及驱动电路1套
|
1
|
套
|
|
|
15
|
半桥型开关稳压电源
|
提供半桥型开关稳压电源电路板及测试点，采用开环与闭环模式
|
1
|
套
|
|
|
16
|
直流斩波实验
|
提供IGBT等斩波主电路与PWM触发电路
|
1
|
套
|
|
|
17
|
交流永磁同步电机实训
|
提供三相永磁同步电机及驱动控制系统1套
|
1
|
套
|
|
表一 配套工具
|
序号
|
名称
|
型号/规格
|
单位
|
数量
|
|
1
|
烙铁（带架）
|
35W
|
套
|
1
|
|
2
|
剥线钳
|
6寸
|
把
|
1
|
|
3
|
斜口钳
|
5寸
|
把
|
1
|
|
4
|
尖嘴钳
|
6寸
|
把
|
1
|
|
5
|
十字螺丝刀
|
5*150
|
把
|
1
|
|
6
|
一字螺丝刀
|
5*150
|
把
|
1
|
|
7
|
一字螺丝刀（小）
|
3*75
|
把
|
1
|
|
8
|
十字螺丝刀（小）
|
3*75
|
把
|
1
|
|
9
|
小镊子
|
防静电
|
把
|
1
|
表二 电工电子创新模块（透明封闭有机塑料元件盒）
|
序号
|
产品名称
|
型号规格
|
产品代号
|
单位
|
|
1
|
RJ水泥电阻(5W)
|
51Ω、100Ω、200Ω
|
R01
|
1块
|
|
2
|
RJ金属膜电阻(2W)
|
330Ω、470Ω、510Ω
|
R02
|
1块
|
|
3
|
RJ金属膜电阻(2W)
|
330Ω
|
R03
|
1块
|
|
510Ω
|
|
680Ω
|
|
4
|
RJ金属膜电阻(2W)
|
1K
|
R04
|
1块
|
|
2K
|
|
3.3K
|
|
5
|
RJ金属膜电阻(2W)
|
3.3K
|
R05
|
1块
|
|
4.7K
|
|
6.8K
|
|
6
|
RJ金属膜电阻(2W)
|
10K
|
R06
|
3块
|
|
22K
|
|
47K
|
|
7
|
锰铜丝电阻(3A)
|
0.1Ω
|
R07
|
1块
|
|
0.2Ω
|
|
0.4Ω
|
|
8
|
RT碳膜电阻(1W)
|
1Ω
|
R08
|
1块
|
|
4.7Ω
|
|
10Ω
|
|
27Ω
|
|
9
|
RT碳膜电阻(1W)
|
39Ω
|
R09
|
1块
|
|
47Ω
|
|
56Ω
|
|
68Ω
|
|
10
|
RJ金属膜电阻(1W)
|
100Ω
|
R10
|
1块
|
|
150Ω
|
|
200Ω
|
|
300Ω
|
|
11
|
RJ金属膜电阻(1W)
|
390Ω
|
R11
|
1块
|
|
470Ω
|
|
560Ω
|
|
680Ω
|
|
12
|
RJ金属膜电阻(1/2 W)
|
560Ω
|
R12
|
1块
|
|
820Ω
|
|
1K
|
|
1K
|
|
13
|
RJ金属膜电阻( 1/2 W)
|
1.2K
|
R13
|
1块
|
|
2K
|
|
2.7K
|
|
3K
|
|
14
|
RJ金属膜电阻( 1/2W)
|
4.7K
|
R14
|
1块
|
|
5.1K
|
|
6.8K
|
|
8.2K
|
|
15
|
RJ金属膜电阻( 1/2W)
|
10K
|
R15
|
1块
|
|
15K
|
|
27K
|
|
33K
|
|
16
|
RJ金属膜电阻( 1/2W)
|
51K
|
R16
|
4块
|
|
56K
|
|
62K
|
|
68K
|
|
17
|
RJ金属膜电阻( 1/2W)
|
100K
|
R17
|
4块
|
|
270K
|
|
390K
|
|
470K
|
|
18
|
RJ金属膜电阻( 1/2W)
|
820K
|
R18
|
1块
|
|
1M
|
|
2.2M
|
|
10M
|
|
19
|
RJ金属膜电阻(1/2W)
|
120Ω
|
R19
|
1块
|
|
180Ω
|
|
220Ω
|
|
620Ω
|
|
20
|
RJ金属膜电阻( 1/2W)
|
1.5K
|
R20
|
1块
|
|
2.2K
|
|
2.7K
|
|
3.9K
|
|
21
|
RJ金属膜电阻( 1/2 W)
|
6.2K
|
R21
|
1块
|
|
20K
|
|
24K
|
|
47K
|
|
22
|
RJ金属膜电阻( 1/2W)
|
51K
|
R22
|
1块
|
|
150K
|
|
220K
|
|
3M
|
|
23
|
RJ金属膜电阻( 1/2W)
|
510K
|
R23
|
2块
|
|
1.1M
|
|
2M
|
|
2M
|
|
24
|
CL聚脂膜电容
|
1000pF
|
C01
|
2块
|
|
2200
pF
|
|
CBB聚丙烯膜电容
|
3300
pF
|
|
25
|
CBB聚丙烯膜电容
|
4700
pF
|
C02
|
2块
|
|
0.01μF
|
|
0.022μF
|
|
26
|
CBB聚丙烯膜电容
|
0.033μF
|
C03
|
4块
|
|
0.047μF
|
|
0.1μF
|
|
27
|
CBB聚丙烯膜电容
|
0.22μF
|
C04
|
1块
|
|
0.47μF
|
|
1μF
|
|
28
|
CBB聚丙烯膜电容
|
0.47μF
|
C05
|
1块
|
|
1μF
|
|
0.33μF
|
|
29
|
CD铝电解电容(50V DC)
|
3.3μF
|
C06
|
2块
|
|
4.7μF
|
|
10μF
|
|
30
|
CD铝电解电容(50V DC)
|
100μF
|
C07
|
1块
|
|
220μF
|
|
470μF
|
|
31
|
CBB聚丙烯膜电容
|
0.5μF
（450V AC）
|
C08
|
1块
|
|
1.0μF
（450V AC）
|
|
32
|
CC瓷片电容
|
20 pF
|
C10
|
1块
|
|
1500
pF
|
|
CBB聚丙烯膜电容
|
2200
pF
|
|
33
|
CC瓷片电容
|
20 pF
|
C11
|
1块
|
|
CBB聚丙烯膜电容
|
33 pF
|
|
100 pF
|
|
34
|
可调电容
|
10～60 pF
|
C12
|
1块
|
|
220 pF
|
|
20～120 pF
|
|
35
|
CC瓷片电容
|
20 pF
|
C13
|
1块
|
|
CL聚脂膜电容
|
2200
pF
|
|
5600
pF
|
|
36
|
CBB聚丙烯膜电容
|
0.047μF
|
C14
|
1块
|
|
0.01μF
|
|
0.1μF
|
|
37
|
CD铝电解电容(50V DC)
|
2.2μF
|
C15
|
2块
|
|
33μF
|
|
47μF
|
|
38
|
WX线绕电位器（WX050）
|
100(5W)
|
RP1
|
1块
|
|
39
|
WH碳膜电位器（WH118）
|
470(2W)
|
RP2
|
1块
|
|
40
|
WH碳膜电位器(WH118)
|
1K
(2W)
|
RP3
|
1块
|
|
41
|
WX线绕电位器(WX14-12)
|
4.7K(1W)
|
RP5
|
1块
|
|
42
|
WH碳膜电位器(WH5)
|
10K
(1/2W)
|
RP6
|
1块
|
|
43
|
WH碳膜电位器(WH5)
|
22K(1/2W)
|
RP7
|
1块
|
|
44
|
WH碳膜电位器(WH5)
|
33K(1/2W)
|
RP8
|
1块
|
|
45
|
WH碳膜电位器(WH118)
|
47K
(2W)
|
RP9
|
1块
|
|
46
|
WH碳膜电位器(WH118)
|
100K
(2W)
|
RP10
|
1块
|
|
47
|
WH碳膜电位器(WH118)
|
470K
(2W)
|
RP11
|
1块
|
|
48
|
WH碳膜电位器(WH118)
|
1M
(2W)
|
RP12
|
1块
|
|
49
|
绕线式电位器（WXD3-12）
|
1K
(2W)
|
RP13
|
1块
|
|
50
|
线绕电感
|
电感L=30mH
|
L01
|
1块
|
|
51
|
线绕电感
|
电感L=100mH
|
L02
|
1块
|
|
52
|
色码电感
|
22μH
|
L03
|
1块
|
|
82μH
|
|
180μH
|
|
53
|
色码电感
|
330μH
|
L05
|
1块
|
|
柱形电感
|
47μH
|
|
色码电感
|
100μH
|
|
54
|
脉冲变压器（单双脉冲）
|
KMB-0021
|
T05
|
1块
|
|
55
|
集成底座
|
8P
|
IC1
|
2块
|
|
56
|
集成底座
|
14P
|
IC2
|
5块
|
|
57
|
集成底座
|
16P
|
IC3
|
4块
|
|
58
|
集成底座
|
18P
|
IC4
|
2块
|
|
59
|
集成底座
|
20P
|
IC5
|
1块
|
|
60
|
集成底座
|
28P
|
IC7
|
1块
|
|
61
|
单向击穿二极管(稳压管)
|
1N4728A
(3.3V
1W)
|
VS1
|
1块
|
|
1N4733A
(5V 1W)
|
|
1N4735A
(6.2V
1W)
|
|
62
|
单向击穿二极管(稳压管)
|
1N4738A
(8.2V
1W)
|
VS2
|
1块
|
|
1N4740A
(10V
1W)
|
|
1N4742A
(12V
1W)
|
|
63
|
双向稳压管 (1W)
|
5V
|
VS3
|
1块
|
|
8.2V
|
|
10V
|
|
12V
|
|
64
|
整流二极管
|
1N4007×4
|
VD1
|
1块
|
|
65
|
开关二极管
|
1N4148×2
|
VD2
|
1块
|
|
肖特基二极管
|
1N5818
|
|
1N5819
|
|
66
|
三极管
|
TIP42C
|
VT1
|
1块
|
|
BU406
|
|
散热器
|
ST25×2
|
|
67
|
三极管
|
9012
|
VT2
|
1块
|
|
TIP41C
|
|
散热器
|
ST25×1
|
|
68
|
三极管
|
9013
|
VT3
|
1块
|
|
TIP41C
|
|
散热器
|
ST25×1
|
|
69
|
晶闸管
|
BT151
|
VT4
|
1块
|
|
场效应管
|
3DJ7
|
|
散热器
|
ST25×1
|
|
70
|
增强型场效应管
|
IRF630
(N沟道)
|
VT5
|
1块
|
|
IRF9620(P沟道)
|
|
散热器
|
ST25×2
|
|
71
|
IGBT管
|
10N60×2
|
VT6
|
1块
|
|
1N4148×2
|
|
散热器
|
ST25×2
|
|
72
|
晶闸管电路
|
（51Ω、0.1μF、BT151、FU）×3
|
VT7
|
1块
|
|
散热器
|
ST25×3
|
|
73
|
双向触发二极管
|
BD3
|
VT8
|
1块
|
|
双向晶闸管
|
BT135
|
|
散热器
|
ST25×1
|
|
74
|
仪表开关
|
KN32B
|
S1
|
1块
|
|
75
|
按钮开关
|
AN4
|
S2
|
1块
|
|
76
|
钮子开关
|
KNX1×2
|
S3
|
1块
|
|
77
|
白炽灯座
|
|
HL1
|
1块
|
|
78
|
指示灯
|
6.3V
|
HL4
|
1块
|
|
79
|
熔断丝
|
|
FU
|
1块
|
|
80
|
电流表插座
|
|
SW
|
2块
|
|
81
|
共阴数码管
|
0.5吋
|
BX01
|
1块
|
|
电阻
|
300Ω×8个
|
|
82
|
稳压集成
|
LM337
|
BX04
|
1块
|
|
LM317
|
|
散热器
|
ST25×2
|
|
83
|
MIC声电传感器
|
CZN-15EN
|
BX05
|
1块
|
|
石英晶体振荡器
|
32.768石英晶体
|
|
10MΩ电阻
|
|
33 pF电容器×2
|
|
84
|
扬声器
|
8Ω
|
BX06
|
1块
|
|
85
|
蜂鸣器
|
TMB12A12
|
BX07
|
1块
|
|
LED
|
5个大（红）
|
|
电阻
|
100Ω/0.25W
|
|
86
|
气敏元件
|
QM-J3
|
BX08
|
1块
|
|
87
|
三极管插座
|
127-3T
|
BX09
|
1块
|
|
元件插座
|
|
88
|
元件插座
|
127-2T×4
|
BX10
|
1块
|
|
89
|
音乐芯片
|
CF-60
|
BX11
|
1块
|
|
纽子开关
|
KNX1
|
|
90
|
保险丝
|
FU
|
AX1稳压管稳压电路
|
1块
|
|
二极管
|
1N4007×4
|
|
电容
|
1000μF
/50V
|
|
100μF
/35V
|
|
0.1μF
|
|
稳压管
|
1N4733
(5.1V)
|
|
91
|
电阻
|
100Ω/0.25W×2
|
AX3铜电阻温度计电路
|
1块
|
|
39Ω/0.25W
|
|
33Ω/0.25W
|
|
温度传感器
|
LM35
|
|
珐琅电阻
|
RX20-10W
20Ω
|
|
纽子开关
|
KNX1×2
|
|
电位器
|
470Ω(WH5)
|
|
铜电阻
|
Cu-50
|
|
92
|
直流数字毫伏表
|
0～2000mV
|
AX4直流数字毫伏表
|
1块
|
|
93
|
保险丝
|
FU
|
AX5 直流恒压源
|
1块
|
|
二极管
|
1N4007×4
|
|
电容
|
470μF
/50V
|
|
100μF
/25V
|
|
0.01μF
|
|
集成
|
LM7812
|
|
散热器
|
ST25×1
|
|
94
|
电位器
|
10K（WH5）×2
|
AX9运放电路
|
1块
|
|
二极管
|
1N4148×2
|
|
电容
|
10μF
/35V
|
|
集成
|
OP07
|
|
集成底座
|
8P
|
|
95
|
集成运放
|
LM358
|
AX10双运放电路
|
1块
|
|
集成底座
|
8P
|
|
96
|
继电器
|
GZR-2
12V
|
AX11继电器驱动电路
|
1块
|
|
三极管
|
9013
|
|
二极管
|
1N4148
|
|
97
|
电容
|
1000μF/50V×2
|
AX12
78系列稳压源
|
1块
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
98
|
电容
|
1000μF/50V×2
|
AX13
79系列稳压源
|
1块
|
|
0.33μF×2
|
|
插座
|
127-3T
|
|
99
|
电位器
|
22K(WH5)
|
AX14
单结晶体管触发电路
|
1块
|
|
单结晶体管
|
BT33
|
|
电阻
|
2.2K/0.25W
|
|
100Ω/0.25W
|
|
560Ω/0.25W
|
|
三极管
|
9013
|
|
二极管
|
1N4148Ω×2
|
|
100
|
功放
|
LM386
|
AX15功率放大集成电路
|
1块
|
|
电阻
|
10Ω/0.25W×2
|
|
电容
|
47nF×2
|
|
10μF/35V
|
|
100nF
|
|
100μF/35V
|
|
集成底座
|
8P
|
|
101
|
集成
|
MC34063A
|
AX16集成转换器
|
1块
|
|
集成底座
|
8P
|
|
102
|
拨码开关
|
红(5T) 蓝(4T)
|
AX17单管放大电路
|
1块
|
|
电阻
|
1K/0.25W×2
|
|
电位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
103
|
拨码开关
|
红(5T) 蓝(4T)
|
AX18单管放大电路
|
1块
|
|
电阻
|
1K/0.25W×2
|
|
电位器
|
10KΩ(WH5)×2
|
|
插座
|
127-2T×4
|
|
127-3T
|
|
104
|
光电开关
|
GP1A05HR×2
|
AX20电动机测速
|
1块
|
|
磁性电机
|
385
|
|
固定支架
|
配套
|
|
105
|
钮子开关
|
KNX1×2
|
AX21 0-1置数单刀双掷开关
|
1块
|
|
106
|
集成
|
CD4011
|
AX22单脉冲信号
|
1块
|
|
CD1413
|
|
集成底座
|
14P
|
|
16P
|
|
电阻
|
100Ω/0.25W×4
|
|
51Ω/0.25W×4
|
|
复位开关
|
AN4×2
|
|
LED
|
红×2 绿×2
|
|
107
|
电阻
|
100K/0.25W×10
|
AX23触摸式编码开关
|
1块
|
|
钮子开关
|
KNX1
|
|
轻触开关
|
（6×6×4.3）×10
|
|
108
|
电阻
|
51K/0.25W×10
|
AX24
8421拨码盘
|
1块
|
|
夹板
|
KAS-3
|
|
8421拨码开关
|
KAS-3×2
|
|
二极管
|
1N4148×8
|
|
109
|
集成
|
555
|
AX25
CP时钟脉冲源
|
2块
|
|
集成底座
|
8P
|
|
电位器
|
100k(WH5)×2
|
|
电阻
|
10k/0.25W×2
|
|
300Ω/0.25W
|
|
二极管
|
1N4007×2
|
|
电容
|
10μF/35V
|
|
0.1μF
|
|
0.01μF
|
|
钮子开关
|
KNX1
|
|
LED
|
红（5个大）
|
|
110
|
电阻
|
100Ω/0.25W×7
|
AX26发光二极管及驱动
|
1块
|
|
集成
|
62083
|
|
集成底座
|
20P
|
|
LED
|
红×8
|
|
111
|
集成
|
CD4511
|
AX27共阴数码管
|
3块
|
|
集成底座
|
16P
|
|
电阻
|
100Ω/0.25W×14
|
|
共阴数码管
|
0.5寸×2
|
|
112
|
LED
|
红×4 绿×4 黄×4
|
AX28交通灯电路
|
1块
|
|
电阻
|
51Ω/0.25
W×6
|
|
集成
|
MC1413
|
|
集成底座
|
16P
|
|
113
|
指针微安表
|
100μA
|
|
1块
|
|
--详细资料
