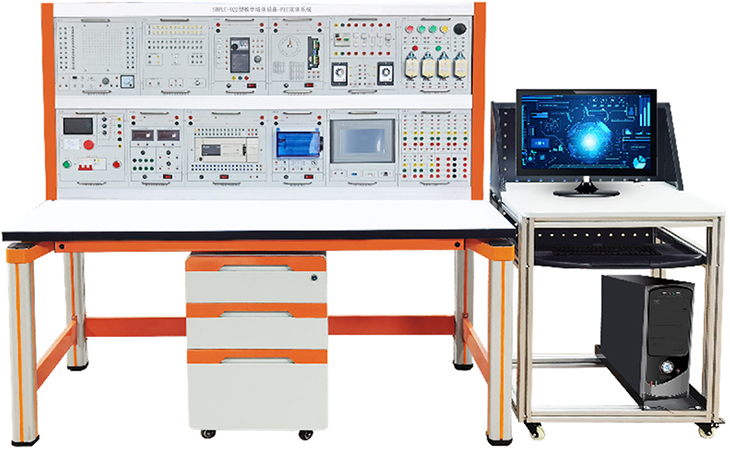

SBPLC-022型教学培训设备-PLC实训系统
一、产品概述
PLC实训系统，适合职业院校、技工院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。适配机电一体化、工业自动化、电气控制等专业的实训教学，高等院校：自动化、测控技术与仪器等工科专业的实践课程、实验教学，
制造业（如汽车、电子、机械加工）：技术人员的PLC编程、设备运维技能培训，自动化系统集成商：员工的PLC应用开发、项目调试能力提升，职业技能培训机构：开展PLC专项技能培训，职业技能鉴定中心：作为PLC操作、编程类技能等级考核的实操设备。
二、特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1）输入电源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作环境：温度-10℃～+40℃ 相对湿度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色；
五、PLC实训系统配置清单
|
设备组成 |
设备参数 |
数量 |
|
PLC主机单元 |
CPU为西门子1215C紧凑型CPU，2个PROFINET 通讯口，集成输入/输出：14 DI 24V直流输入，10DQ晶体管输出24V直流，2AI 模拟量输入010V DC，2AQ模拟量输出020mA DC，供电：直流DC 20.4-28.8 V，可编程数据存储区：125KB。1个SM1223 数字量输入输出模块 8输入24V DC/ 8输出继电器。1根预制工业以太网电缆。 |
1套 |
|
输入输出单元 |
（1）铁质外壳，标准尺寸（305mm×295mm），独立成模块，完整嵌入实验屏，可在实验屏上自由移动、组合、装卸。 （2）控制面板工艺：采用印刷电路板上覆PVC亚光膜和背面印刷技术，图形符号不脱落。 （3）8组钮子开关输入，2组BCD拨码器输入，4组按钮开关输入。设有八段数码管显示，发光二极管显示。 （4）模拟量指示调节单元，可输出符合工业标准的电压信号（0-10V）和电流信号（0-20mA）给PLC的模拟量输入。 （5）PLC模拟量输出监视用电压表（0-12V）和电流表（0-24mA）。 （6）4组继电器接口，可实现直流24V到交流220V的转换。 |
1套 |
|
三相电源单元
|
（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 |
1套 |
|
技术资料 |
（1）PLC配套软件 （2）基于实训装置编写的实验指导书。 |
1套 |
|
智能被控对象 |
（1）每个被控对象代表一种典型工业控制对象，装置具有多种被控对象单元。 （2）工艺：塑料外壳，完整嵌入实验屏。 （3）工业典型被控对象单元被绘制成彩色立体图（包含4种颜色以上）置于对象单元板上，且采用板上覆PVC亚光膜和背面印刷技术，保证图形符号永不脱落，可以通过LED再现控制工艺流程。 （4）被控对象单元板内部引入单片机控制，采用各种算法，数学建模，模拟了不同的控制工艺，使用彩色直观的被控对象画面，让学员更直观的了解控制工艺，学习 通过PLC编程控制被控对象。 （6）包含10种彩色智能被控对象：电机控制、交通灯自控与手控、水塔水位自动控制、多种液体自动混合、温度控制系统、机械手装配搬运流水线、自动灌装流水线、邮件分拣、煤矿皮带机输煤系统、洗衣机系统。每种彩色智能被控对象单元均独立成模块，可在实验屏上自由移动、组合、装卸。 |
1套 |
|
触摸屏单元
|
独立模块化设计，将触摸屏电源接口转接至面板上，方便学生使用2#实验导线进行1台便学生使用2#实验导线进行接线连接。铁质外壳，标准尺寸，独立成模块，可在实训屏上自由移动、组合、装卸。1个KTP700基本型彩色触摸屏，带键盘和触摸操作，7寸液晶显示，65536色，PROFINET通讯接口； |
1套 |
|
能源管理系统 |
能源管理系统由电能管理模块、气能测量模块组成。可对系统的用电量和用气量进行数据采集，为PLC提供数据，同时支持工业网络数据采集，支持MODBUS-TCP协议，可以与所选PLC控制系统进行网络通讯。 （1）电能管理模块：可以用来测量电能（千瓦/小时）、电压、电流、有功功率、无功功率、总功率。应带过压保护，双网络通讯接口，运行及错误状态指示灯。测量范围 180~400V；电流量程：5A、40A、60A；支持标准MODBUS-TCP协议；功率：有功精度1级，无功精度1级；带有≥0.96英寸OLED显示屏；≥2个按键和双网口的模块图片，并进行标注。显示屏显示内容可通过面板按键切换，显示电压等数据，可进行参数设置和计量复位工作。 （2）气能管理模块：检测设备的气体瞬时流量和累计气体流量；接口：≥2 个RJ45 接口；气压范围：0-10bar；标准 MODBUS-TCP；显示器≥0.96 英寸 OLED 。 |
1套 |
|
远程 IO 模块 |
（1）模块应支持MODBUS-TCP 协议，采用RJ45接口。 （2）模块需提供DI8/DO8，其中，8路数字量输出应具有过流、过载以及短路保护功能，当学生误接线后，会自动进行保护状态，待故障排除后，系统会自动恢复。 （3）两路模拟量输入，一路0-10V，一路4-20mA。 （4）两路模拟量输出，一路为0-10V，另一路为4-20mA。 （5）接线端子应为弹簧式接线端子，应采用不同颜色的接线端子（24V采用红色、0V采用黑色），标识颜色，防止误接线，公共端应根据属性做颜色区分。 （6）提供≥2个8位的拨码开关，可对模块的IP进行设置。 |
1套 |
|
PLC平台实训内容 |
||
|
PLC基础实验 |
PLC基础实验传输指令实验；定时器指令实验；计数器指令实验；移位指令实验；比较指令实验；步进程序指令实验；跳转指令实验；子程序调用实验；中断控制指令应用实验；编码、解码指令实验；数码管显示实验；拨码器输入实验；光电编码检测实验；脉冲输出、速度位置控制指令实验；算术运算指令实验；高速计数指令实验。 |
1套 |
|
彩色智能被控对象单元实训
|
1.电机控制：电动机直接启动控制、电动机正反转控制、电动机的Y-Δ启动控制、电动机顺序启动控制、电机延时启动控制、电机互锁控制、电机热保护控制、单按钮控制电机起停等功能。 2.交通灯自控与手控：自动交通灯逻辑控制、交通灯手动检修控制、数码管计时显示控制等功能。 3.水塔水位自动控制：水池水位自动控制，水塔水位自动控制，带自诊断的水塔水位自动控制，带扰动的水塔水位自动控制等功能。 4.多种液体自动混合：具有二种液体自动混合、三种3.液体自动混合控制、三种液体自动混合搅拌控制、三种液体自动混合液位控制等功能。 5.温度控制系统：PID参数自动整定、PID参数手动整定、温度系统控制、温度曲线的描绘、模拟量A/D、D/A的训练等功能。机械手装配搬运流水线：具有机械手装配控制、机械手搬运控制、机械手搬运流水线的控制等功能。 6.自动灌装流水线：具有送料控制、自动搅拌控制、皮带传输系统控制、灌装控制等功能。 7.煤矿皮带机输煤系统；多段皮带传输控制、煤块煤渣分类传输控、无料检测、堵料检测、煤仓仓满检测。 8.邮件分拣:具有皮带运行电机控制、编码器计数采集、模拟工位分拣推料控制、运行状态显示等功能。洗衣机系统:具有对洗衣旋转电机的定时控制、进水控制、出水控制、脱水电机控制等功能。 9.工业以太网训练PLC与触摸屏之间的PROFINET通讯。 |
1套 |
