SBKT-308型智能分体空调实训考核装置

一、概述

智能分体空调实训考核装置, 智能分体空调实训考核设备是为大专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

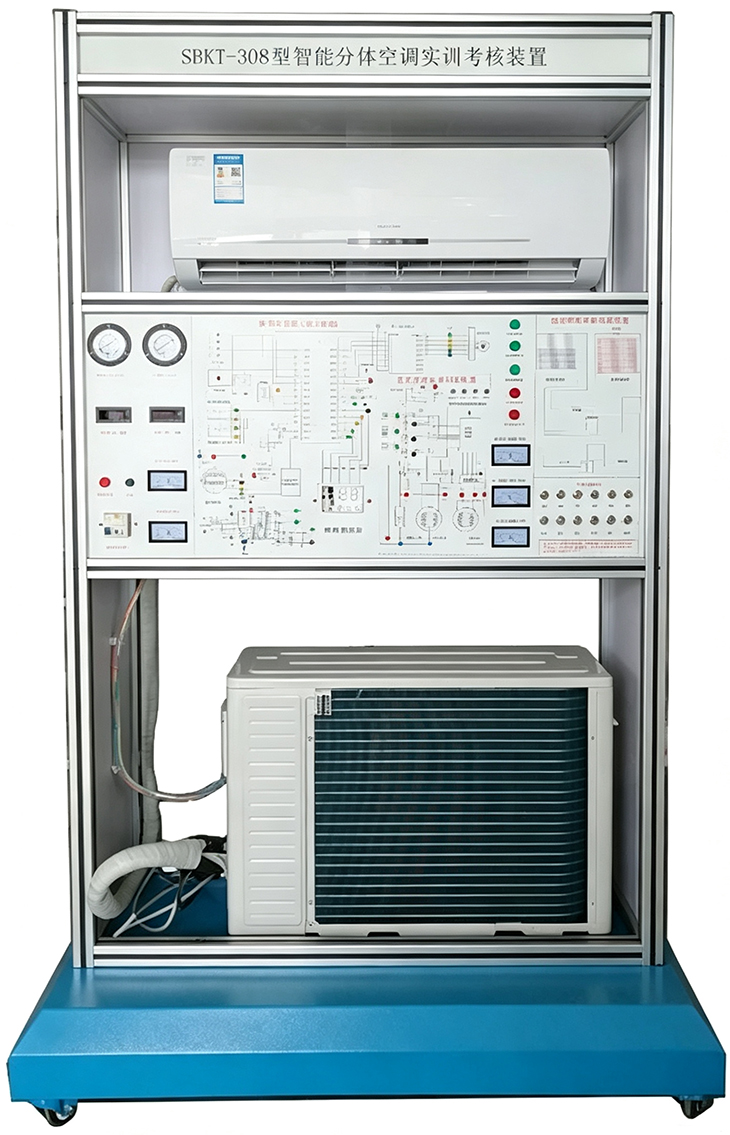

（图片仅供参考、以实际配置为准）

二、特点

1、整个系统真实完整与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能。

2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点。

3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态。

4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作。

5、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电。

6、制冷系统上设置用手动节流阀和自动节流装置，可模拟不同环境下的制冷模式和故障设定。

7、实验后部有一张喷绘的制冷系统原理图。

8、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。

9.在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节。

10.改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式。

三、分休空调实训考核装置技术参数

1、工作电源：AC220V 50Hz±5%

2、外形尺寸：1100×800×1800mm

3、整机功耗：1100W

4、适用电压范围：160V～253V

5、最大遥控距离8m，角度90度。

6、噪声：内机37-44dB，外机是55-65dB。

7、环境温度：-5℃-40℃

8、相对湿度：≤85%（25℃）

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构，铁质面板，为实训提供交流电源、各种测试仪表及实训器件等。

具体功能如下：

（1）交流电源控制单元：单相三线制220V交流电源供电，交流电压表1只，测量范围为0～500V，四位半6个LED数码管数字显示，0.2级精度，最大可以显示小数点后4个数字，具有手动量程自动量程切换及读数锁存功能，仪表自带上下限报警自动关断等保护功能，同时具备交直流电压测试一键转换功能，仪表可以测量交流电压也可以测试直流电压，仪表测量时首个数字可以显示被测信号类型，并用字母A和D来区分交流和直流，仪表可以测试0-3000Hz的正弦电压，可带0-20mA和485通讯功能，用于监测电网电压。

（2）配置功能和精度更好的电压表

配有1块电压表，液晶显示，能够自动分辨AC/DC电压信号，并显示在液晶屏上，测量数值具有≥5位（不含正负号）显示能力，液晶屏能够显示测量单位V/mV。测量精度>1x10-3，DCV量程≥0-±1000V，ACV量程≥0-1000V。提供一键调零，手动、自动量程切换等。模块化设计，AC220V供电，面板嵌入式安装，方便维修、更换。

交流电流表1只,测量范围为0～5A，四位半6个LED数码管数字显示，0.2级精度，最大可以显示小数点后4个数字，具有手动量程自动量程切换及读数锁存功能，仪表自带上下限报警自动关断等保护功能，支持工业标准通信网络接口及协议，同时具备交直流电流测试一键转换功能，仪表可以测量交流电流也可以测试直流电流，仪表测量时首个数字可以显示被测信号类型，并用字母A和D来区分交流和直流，可以带0-20mA和485通讯功能，用于观测系统启动电流及监测系统正常工作电流。漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制。

（3）配置功能和精度更好的电流表

配有块电流表，液晶显示，能够自动分辨AC/DC电流信号，并显示在液晶屏上，测量数值具有≥5位（不含正负号）显示能力，液晶屏能够显示测量单位A/mA。测量精度>1x10-3，DCA量程≥0-±10A，ACA量程≥0-10A。提供一键调零，手动、自动量程切换等。模块化设计，AC220V供电，面板嵌入式安装，方便维修、更换。

（4）制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调。

温度检测单元：提供三位半数字温度表4只，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度，显示不同点的温度变化情况,直观分析空调的故障现象。

（5）电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

（6）压力控制器：在实验工况中，高压压力过高时保护，低压压力过低时保护压缩机。

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构、防水、耐磨高密度板，结构坚固，造形美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。

序号	名称	名称	数量
1	压缩机1P		1套
2	液视镜		1套
3	冷凝器		1套
4	蒸发器		1套
5	风机		1套
6	高压表	面板	1套
7	低压表	面板	1套
8	风机		1套
9	膨胀阀		1套
10	过滤器	3/8	1套
11	毛细管，		1套
12	温度表	I900	1套
13	高低压控制器		1套
